Ukládání a import diagramů pro klouby na koncích prutů

Tipy & triky

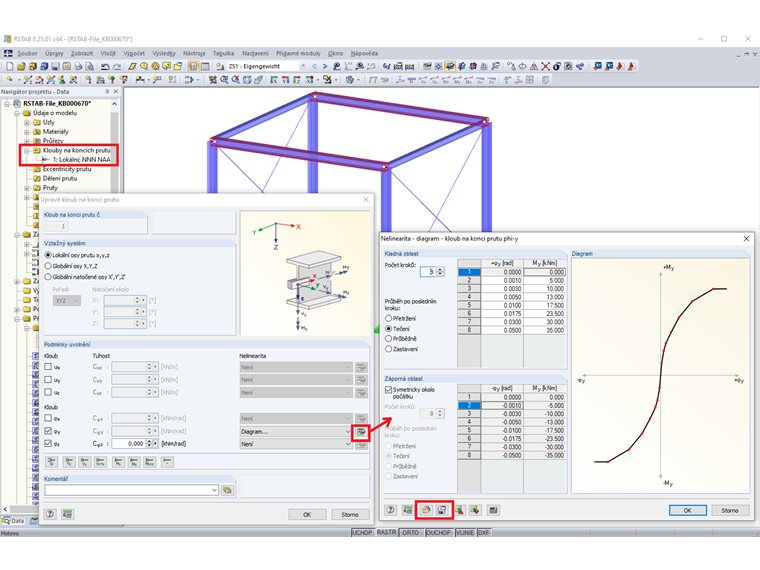

V programech RFEM 5 a RSTAB 8 je možné přiřadit nelinearity pro klouby na koncích prutů. Kromě nelinearit „Pevný, je‑li...“ a „Částečná únosnost“ můžete také zvolit „Diagram“. Pokud zvolíte možnost „Diagram“, je třeba zadat odpovídající nastavení pro činnost kloubu na konci prutu. Pro jednotlivé body definice je nezbytné určit vodorovné a svislé hodnoty na osách (deformace nebo rotace a závislost vnitřních sil), které definují kloub.

V závislosti na počtu definovaných bodů diagramů pro klouby na koncích prutů může být potřebný vstup velmi rozsáhlý. Chcete‑li redukovat čas pro specifikaci, můžete si uložit již definovaný diagram. Pokud chcete vložit nový kloub na konci prutu (také s nelinearitou „Diagram“) na jiný konec prutu, můžete importovat uložený diagram.

Tato funkčnost pracuje napříč modely, což Vám umožní importovat definované diagramy do dalších modelů v programech RFEM a RSTAB.
