Dans les paramètres par défaut, la classe de section pour chaque barre et cas de charge est déterminée automatiquement dans les modules de calcul. Cependant, dans la fenêtre de saisie des sections, l'utilisateur peut également définir la classe de section manuellement, par exemple si le flambement local est exclu du calcul.

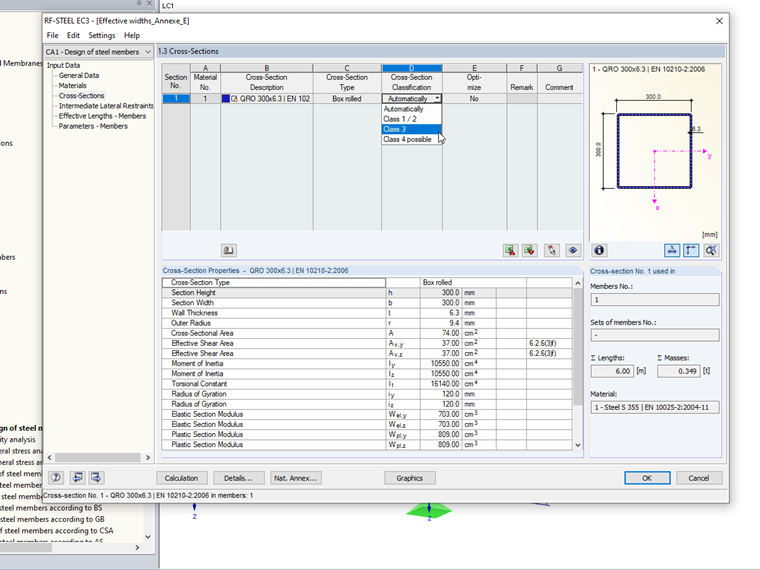

Sélection de la classe de section dans le module additionnel
En classifiant les sections selon EC3 et EC9, le risque local de stabilité dû aux contraintes normales est considéré dans le calcul. Les classes de sections croisées et leur signification sont également décrites en détail dans d'autres articles techniques (voir les liens sous cet article).
Par exemple, si la section est en béton, les plaques ne peuvent pas se déformer localement et il n'est pas nécessaire de considérer le risque de flambement dans le calcul. Afin d'appliquer également ce fait dans le module additionnel, la classe de section peut être définie manuellement. Cette entrée peut être effectuée dans la fenêtre de saisie des sections.

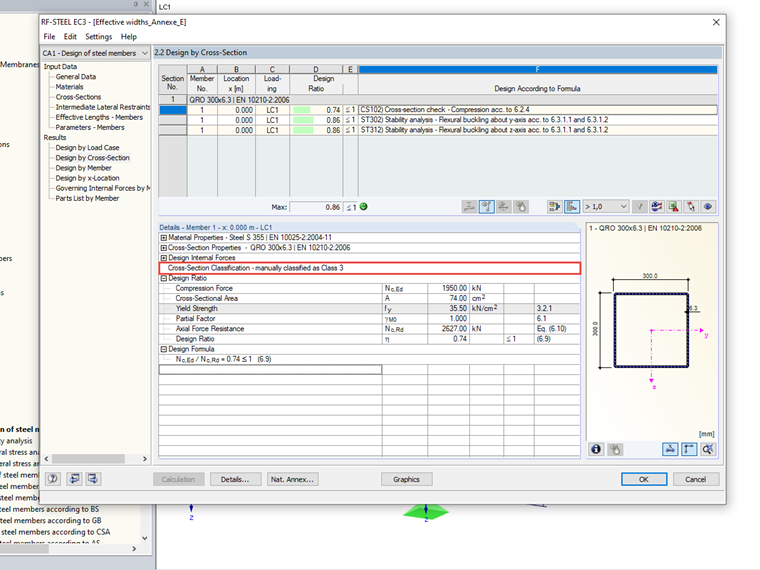

La classe de section sélectionnée est désormais utilisée par le module additionnel dans toutes les vérifications de cette section. Il n'y a plus de contrôle et le flambement local n'est pas considéré.
Cette option est disponible dans les modules additionnels RF-/STEEL EC3, RF-/ALUMINIUM et RF-/TOWER Design.
Forcer un format de calcul élastique via la classification en classe de section 3
La classification manuelle des sections de classe 1 ou 2 dans la classe de section 3 peut également être utilisée pour forcer une vérification élastique à partir du module additionnel. Cependant, si vous souhaitez l'appliquer à toutes les sections, vous pouvez sélectionner le format de calcul élastique dans les paramètres détaillés du module.
