Ruční klasifikace průřezů pro posouzení oceli a hliníku podle Eurokódu
Tipy & triky
![[EN] KB 000778 | Ruční klasifikace průřezů pro posouzení oceli a hliníku podle Eurokódu](/-/media/Images/netgenium/thumbnails/3/0/1/4/5/3014501/3014501.png?la=cs&mw=280&mlid=B485D09741C642D295B431C837F71348&hash=6F1842738830534F642E5DEDEEEE98817BF841D0)
-
04
Kyvná stojka
-
04
Zvýšení součinitele materiálu při aktivovaném posouzení stability není k dispozici
-
04
Příloha E normy EN 1993-1-5 pro stanovení účinných průřezových hodnot
-
04
Konstrukce a zatížení
-
04
Účinné průřezové charakteristiky bez zohlednění skutečného napětí v tlaku
-
04
Účinné průřezové charakteristiky se zohledněním skutečného napětí v tlaku podle přílohy E.
V modulech pro posouzení prutů se ve výchozím nastavení třída průřezu pro každý prut a zatěžovací stav stanoví automaticky. Ve vstupním okně průřezů však může uživatel zadat třídu průřezů také ručně, například je-li při posouzení lokální boulení vyloučeno.

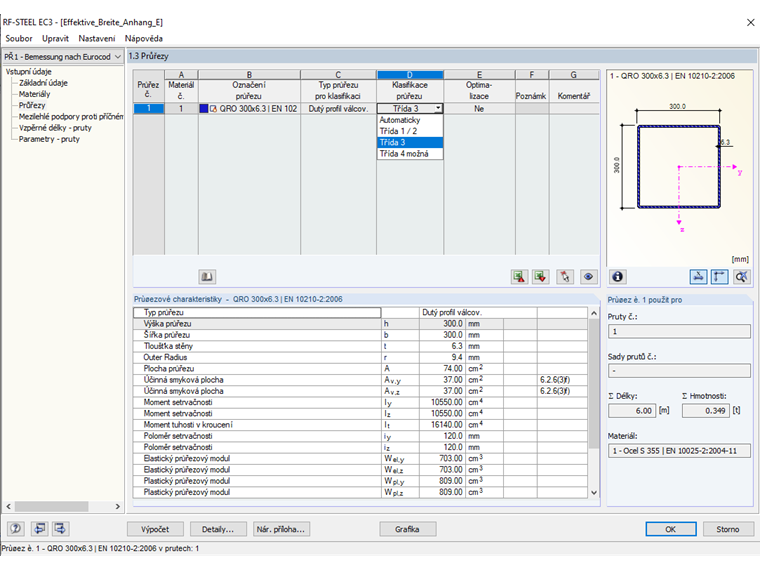

Výběr třídy průřezu v přídavném modulu
Při klasifikaci průřezů podle EC3 a EC9 se při posouzení zohledňuje riziko ztráty lokální stability na základě normálových napětí. Třídy průřezů a jejich význam jsou podrobně popsány v dalších odborných článcích (viz odkazy pod tímto článkem).
Pokud je například průřez zabetonován, části průřezu se nemohou lokálně boulit a při posouzení tedy není nutné nebezpečí boulení zohlednit. Aby bylo možné tuto skutečnost v přídavném modulu zohlednit, lze třídu průřezu zadat ručně. Toto zadání lze provést ve vstupním okně průřezů.

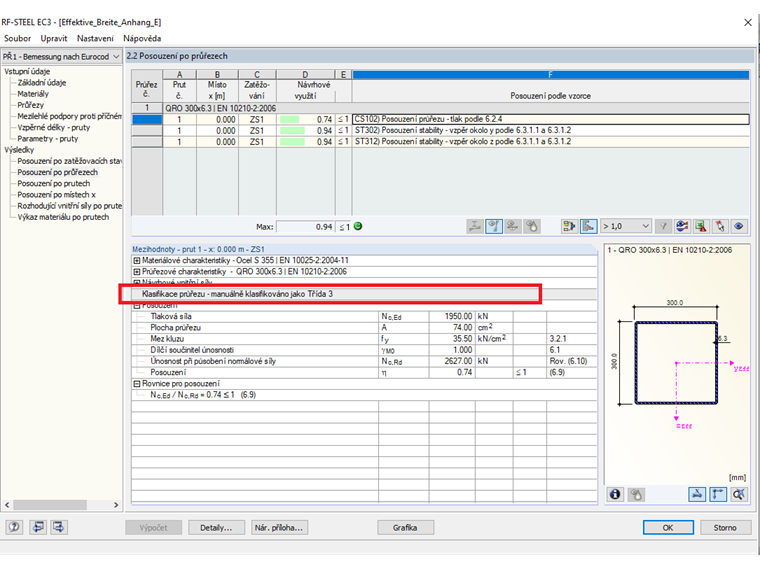

Vybranou třídu průřezu bude nyní modul používat ve všech posouzeních tohoto průřezu. Další kontrola se neprovádí a lokální boulení se nezohledňuje.
Tato možnost je k dispozici v přídavných modulech RF-/STEEL EC3, RF-/ALUMINIUM a RF-/TOWER Design.

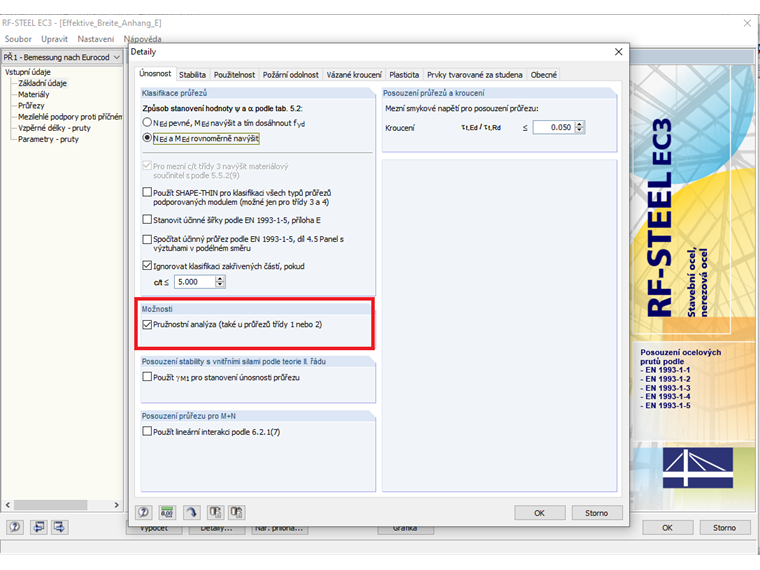

Vynucení pružného posouzení pomocí zařazení do třídy průřezu 3
Ruční klasifikací průřezů třídy 1 nebo 2 do třídy průřezu 3 lze také vynutit v přídavném modulu pružnostní posouzení. Pokud ho ovšem chceme použít pro všechny průřezy, můžeme v detailním nastavení modulu zvolit pružnostní analýzu.
Autor
Dipl.-Ing. Oliver Müller
Vývoj produktů a péče o zákazníky
Ing. Müller se podílí na vývoji přídavných modulů pro ocelové konstrukce a zároveň poskytuje technickou podporu zákazníkům.
Klíčová slova
Třída průřezu Boulení Posouzení průřezu Klasifikace
