Ręczna klasyfikacja przekrojów dla wymiarowania stali i aluminium zgodnie z Eurokodem

  • Baza informacji

Wskazówki i porady

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

W ustawieniach domyślnych klasa przekroju dla każdego pręta i przypadku obciążenia jest określana automatycznie w modułach obliczeniowych. W oknie wprowadzania przekrojów użytkownik może jednak ręcznie określić klasę przekroju, na przykład w przypadku wykluczenia wyboczenia lokalnego z obliczeń.

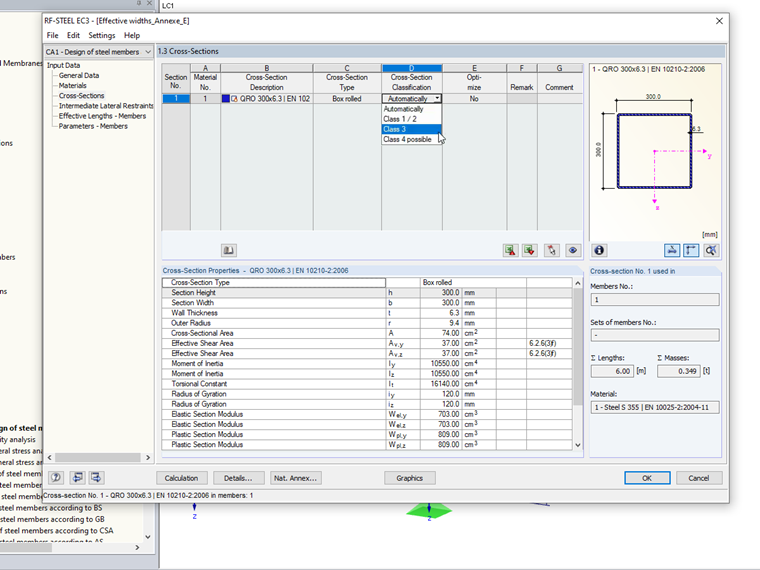

Wybór klasy przekroju w module dodatkowym

Dzięki klasyfikacji przekrojów zgodnie z EC3 i EC9 w obliczeniach uwzględniane jest lokalne ryzyko stateczności spowodowane naprężeniami normalnymi. Klasy przekrojów i ich znaczenie są również szczegółowo opisane w innych artykułach technicznych (patrz linki pod tym artykułem).

Na przykład, jeżeli przekrój jest wykonany w betonie, płyty nie mogą ulec lokalnemu wyboczeniu i nie ma konieczności uwzględniania ryzyka wyboczenia w obliczeniach. Aby zastosować ten fakt również w module dodatkowym, klasę przekroju można określić ręcznie. Wprowadzenia tego można dokonać w oknie wprowadzania przekrojów.

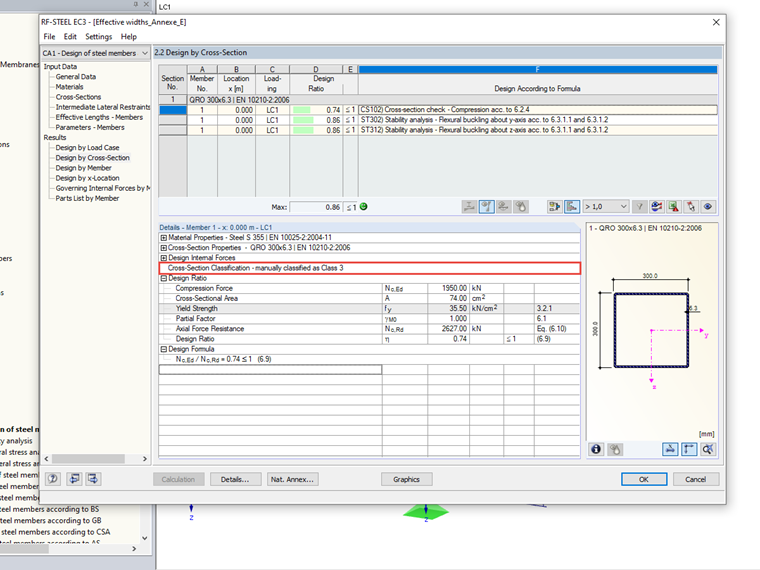

Wybrana klasa przekroju będzie teraz używana przez moduł dodatkowy we wszystkich obliczeniach tego przekroju. Nie ma dalszej kontroli, a wyboczenie lokalne nie jest uwzględniane.

Opcja ta jest dostępna w modułach dodatkowych RF-/STEEL EC3, RF-/ALUMINIUM i RF-/TOWER Design.

Wymuszenie sprężystego formatu obliczeń poprzez klasyfikację w klasie przekrojów 3

Ręczna klasyfikacja przekrojów klasy 1 lub 2 w klasie przekrojów 3 może być również wykorzystana do wymuszenia wymiarowania sprężystego z modułu dodatkowego. Jeżeli jednak chcemy zastosować to do wszystkich przekrojów, w ustawieniach szczegółowych modułu można wybrać format wymiarowania sprężystego.
