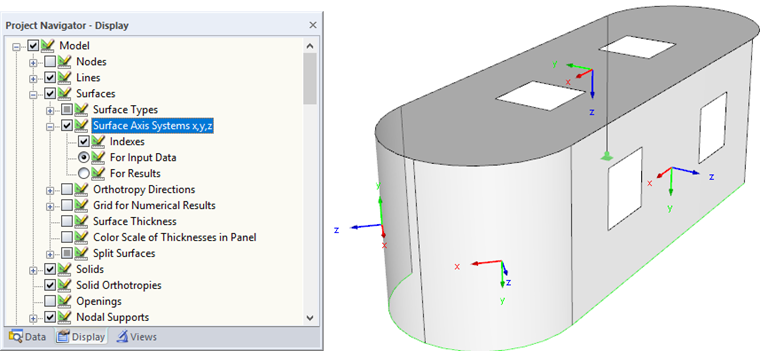

Les signes « + » et « - » pour les efforts internes de calcul et les contraintes indiquent le côté de la surface : le côté positif « + » est celui avec l'axe local z dirigé vers l'extérieur.
L'effort interne de calcul my,D+ est par exemple le moment fléchissant déterminant pour l'armature du côté positif de la surface.
