Ressort de gauchissement et contrainte de gauchissement

Foire Aux Questions

  • Foire Aux Questions (FAQ)

Comment définir un ressort de gauchissement ou une contrainte de gauchissement ?

Réponse

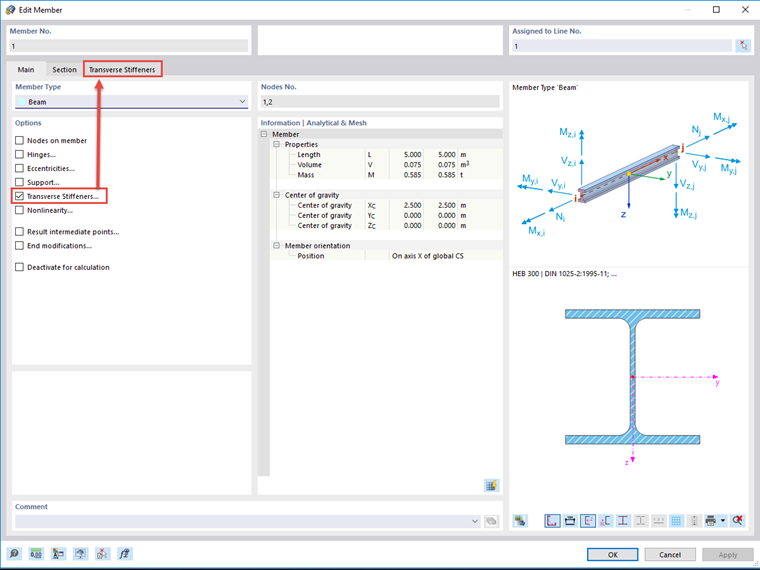

Après avoir activé le module complémentaire Flambement par flexion-torsion dans les Données de base, vous pouvez définir les ressorts de gauchissement et les contraintes de gauchissement. Pour ce faire, activez les raidisseurs transversaux dans la boîte de dialogue « Modifier la barre » (voir la Figure 1).

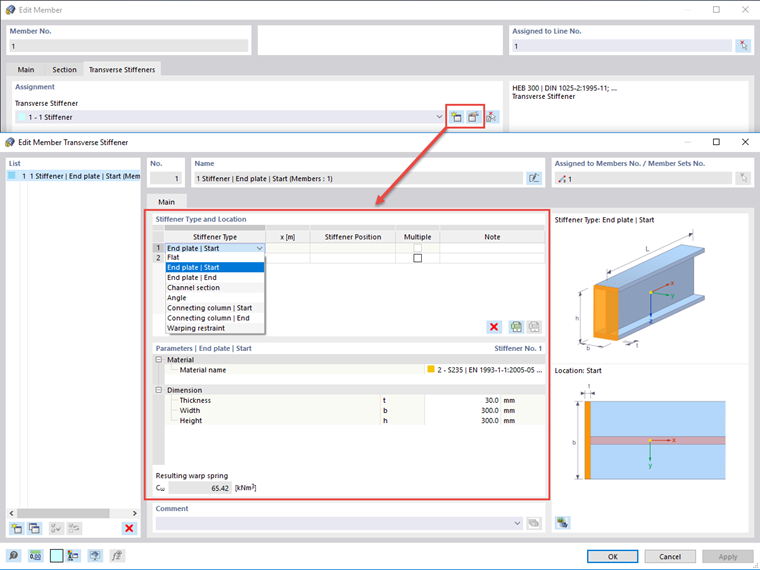

Dans l'onglet « Raidisseur transversal », vous pouvez créer plusieurs raidisseurs de barre transversale et définir les paramètres nécessaires à l'aide du bouton « Nouveau raidisseur de barre transversale ». Pour le type de raidisseur « Platine d'about », le ressort de gauchissement résultant est déterminé automatiquement (voir la Figure 2).

En compléments d'autres variantes, vous pouvez définir une contrainte de gauchissement rigide ou une rigidité de ressort de gauchissement personnalisée sous le type de rigidité « Maintien de gauchissement ».

Vous pouvez également créer des raidisseurs transversaux de barre à l'aide du navigateur Données ou de la barre de menu « Insérer », « Types pour les barres », « Raidisseurs transversaux de barre ». Dans ce cas, vous pouvez utiliser la fonction de sélection de la boîte de dialogue « Nouveau raidisseur transversale de barre » pour les assigner aux barres correspondantes.

Mots-clés

Maintien de gauchissement Ressort de gauchissement Gauchissement par torsion Maintien Maintien
