Sprężyna deplanacyjna i naprężenia deplanacyjne
Jak mogę zdefiniować sprężystość deplanacyjną lub naprężenie deplanacyjne?
Odpowiedź

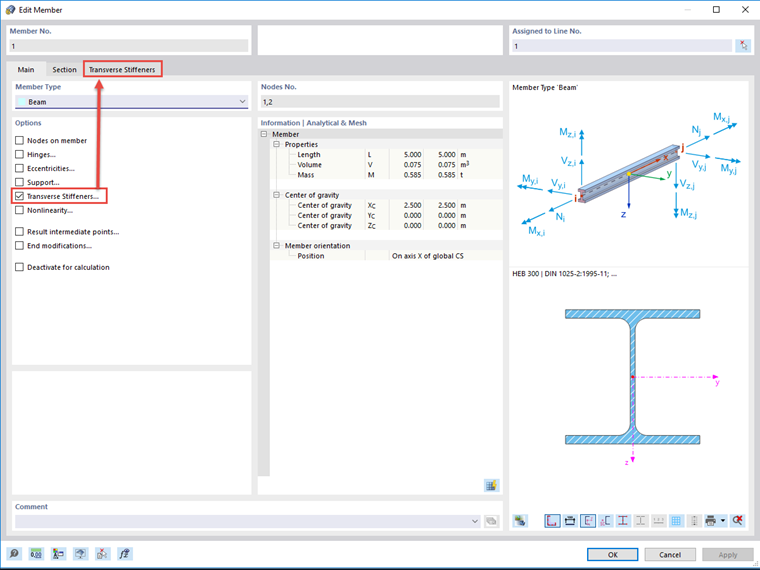

Po aktywowaniu opcji Skrętnie skrępowane w Danych podstawowych można zdefiniować sprężyny skrępowane i utwierdzenia skrępowane. W tym celu należy wybrać opcję usztywnienia poprzeczne w oknie dialogowym "Edytować pręt", patrz rysunek 01.

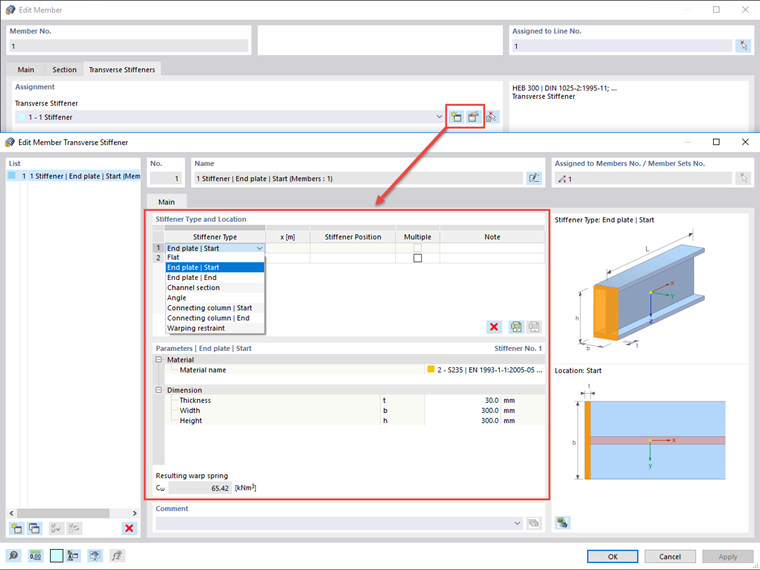

W zakładce "Poprzeczne usztywnienie" można utworzyć kilka poprzecznych usztywnień prętowych i zdefiniować niezbędne parametry za pomocą przycisku "Nowe poprzeczne usztywnienie pręta". W przypadku usztywnienia typu "Blacha końcowa", wynikowa sprężyna skrępowana jest określana automatycznie, patrz Rysunek 02.
Oprócz innych wariantów można również zdefiniować sztywność skrępowania lub sztywność sprężystą zdefiniowaną przez użytkownika w typie sztywności "Utwierdzenie przy skrępowaniu".
Alternatywnie można utworzyć poprzeczne usztywnienia pręta za pomocą nawigatora Dane lub paska menu "Wstaw", "Typy dla prętów", "Poprzeczne usztywnienia prętów". W takim przypadku można użyć funkcji wyboru w oknie dialogowym "Nowa sztywność poprzeczna pręta", aby przypisać je do odpowiednich prętów.
Słowa kluczowe
Odpowiedź
Po aktywowaniu opcji Skrętnie skrępowane w Danych podstawowych można zdefiniować sprężyny skrępowane i utwierdzenia skrępowane. W tym celu należy wybrać opcję usztywnienia poprzeczne w oknie dialogowym "Edytować pręt", patrz rysunek 01.
W zakładce "Poprzeczne usztywnienie" można utworzyć kilka poprzecznych usztywnień prętowych i zdefiniować niezbędne parametry za pomocą przycisku "Nowe poprzeczne usztywnienie pręta". W przypadku usztywnienia typu "Blacha końcowa", wynikowa sprężyna skrępowana jest określana automatycznie, patrz Rysunek 02.
Oprócz innych wariantów można również zdefiniować sztywność skrępowania lub sztywność sprężystą zdefiniowaną przez użytkownika w typie sztywności "Utwierdzenie przy skrępowaniu".
Alternatywnie można utworzyć poprzeczne usztywnienia pręta za pomocą nawigatora Dane lub paska menu "Wstaw", "Typy dla prętów", "Poprzeczne usztywnienia prętów". W takim przypadku można użyć funkcji wyboru w oknie dialogowym "Nowa sztywność poprzeczna pręta", aby przypisać je do odpowiednich prętów.
