Stabende auf Rohrfläche nicht verbunden

In un modello, l'estremità dell'asta si trova sul guscio di un tubo. Warum bricht die Berechnung mit der Meldung ab, dass das Modell nicht genügend gelagert ist?


Risposta:

L'estremità dell'asta poggia geometricamente esattamente sulla superficie del tubo, ma l'integrazione automatica degli elementi strutturali è possibile solo per le superfici piane. Da der Stabendpunkt nicht in die Rohrfläche integriert wurde, wird kein gemeinsamer FE-Knoten erzeugt. Der Stab hat also für RFEM keine Verbindung zum Rohr, was zu dem Abbruch führt.

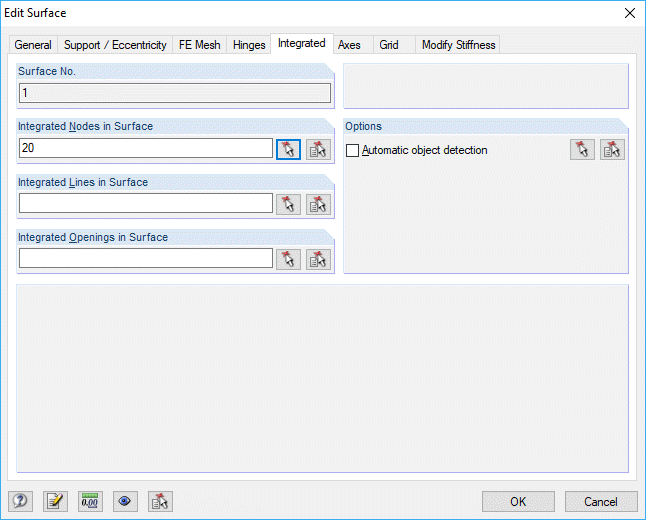

Integrieren Sie den Stabendknoten manuell in die Rohrfläche: Doppelklicken Sie die Rohrfläche, um den Dialog "Fläche bearbeiten" aufzurufen. Im Register "Integriert" können Sie dann den Knoten hinzufügen, sobald die Option "Automatische Objekterkennung" deaktiviert ist (Bild 01).

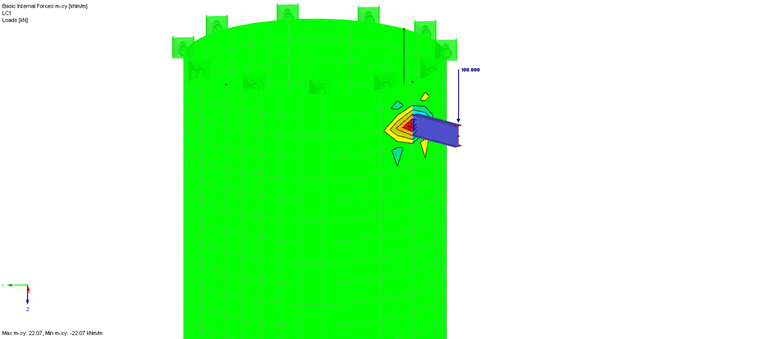

Durch die Integration ist der Stab mit der Rohrfläche verbunden. Es wird ein gemeinsamer FE-Knoten erzeugt und die Berechnung wird erfolgreich durchgeführt (Bild 02).
