Domanda:

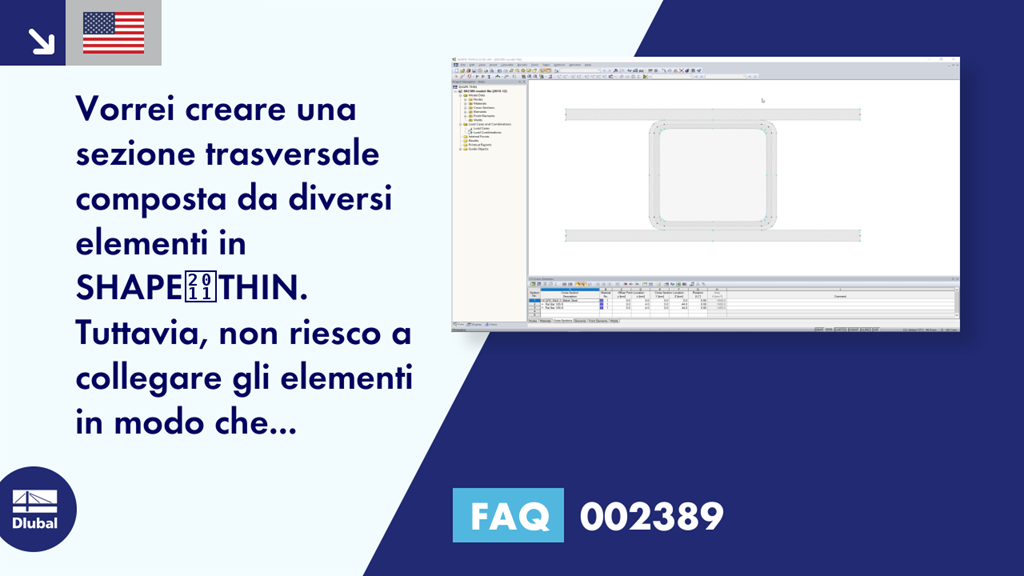

Vorrei creare una sezione trasversale composta da diversi elementi in SHAPE-THIN. Tuttavia, non riesco a collegare gli elementi in modo che agiscano come un'unica entità.
Risposta:
Gli elementi sono collegati tra di loro se hanno un nodo in comune. Pertanto, gli elementi 1 e 2 mostrati nell'immagine 01 sono collegati dal nodo 2.
Se non è disponibile un nodo comune, è possibile creare una connessione rigida a taglio utilizzando un elemento nullo. Per gli elementi nulli, lo spessore normale t è uguale a zero. Lo spessore di taglio t* tuttavia, deve essere maggiore di zero. La determinazione dello spessore di taglio t* è necessaria per gli elementi nulli che non sono influenzati da elementi "normali" (t> 0) per tutta la loro lunghezza. Si consiglia di utilizzare lo spessore dell'elemento più sottile adiacente all'elemento nullo.
Un elemento nullo può essere definito manualmente o creato utilizzando la funzione "Collega nodo ed elemento". Assicurati che il collegamento sia sempre creato utilizzando i nodi degli elementi e non i punti di aiuto (vedi Figura 02).
Se si collegano gli elementi con le sezioni trasversali, le sezioni trasversali devono essere precedentemente ridotte nei singoli elementi utilizzando la funzione "Riduci la sezione trasversale in elementi" (Figura 03). Questo è dimostrato anche nel video.
