Pytanie:

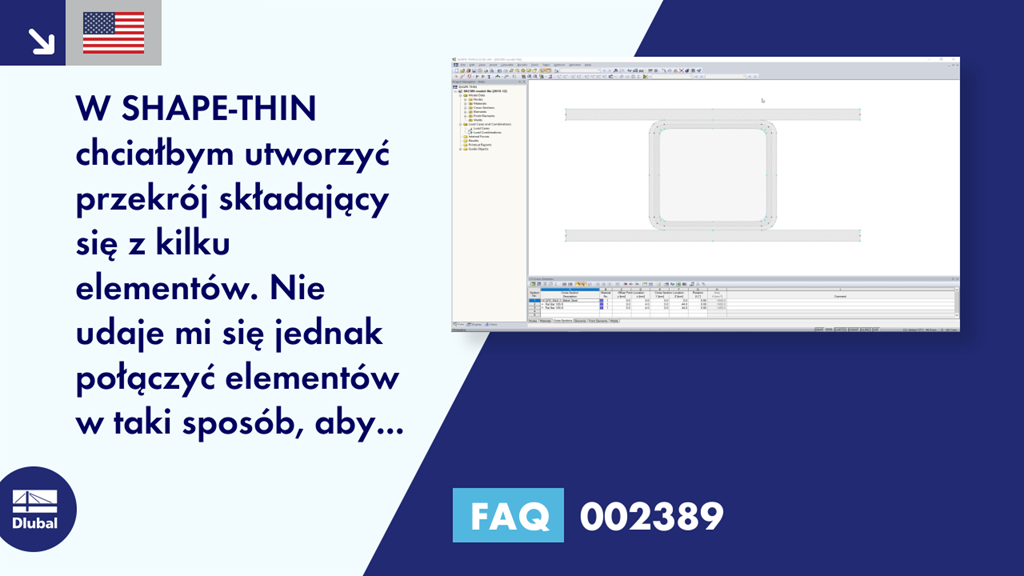

Chciałbym utworzyć przekrój składający się z kilku elementów w SHAPE -THIN. Nie udaje mi się jednak połączyć elementów w taki sposób, aby zachowywały się jak jedna całość.
Odpowiedź:
Elementy są ze sobą połączone, jeśli masz wspólny węzeł. W ten sposób elementy 1 i 2 pokazane na rysunku 01 są połączone przez Węzeł 2.
Jeżeli nie ma dostępnego wspólnego węzła, można utworzyć połączenie sztywno-ścinane za pomocą elementu zerowego. W przypadku elementu zerowego normalna grubość t jest równa zero. Jednak grubość ścinania t* musi być większa niż zero. Określenie grubości ścinania t* jest wymagane dla elementów zerowych, na które nie mają wpływu „zwykłe” elementy (t> 0) na całej długości. Zaleca się, aby określić grubość najcieńszego elementu sąsiadującego z elementem zerowym.
Element zerowy można zdefiniować ręcznie lub utworzyć za pomocą funkcji „Połącz węzeł i element”. Należy upewnić się, że połączenie jest zawsze tworzone za pomocą węzłów elementów, a nie punktów pomocy (patrz rysunek 02).
W przypadku łączenia elementów za pomocą przekrojów, przekroje należy wcześniej zredukować do pojedynczych elementów za pomocą funkcji „Redukcja przekroju na elementy” (rys. 03). Pokazuje to również wideo.
