Domanda:
Ho calcolato una struttura pre-deformata secondo l'analisi del secondo ordine con RF-STABILITY e RF-IMP. Perché le deformazioni della CO sono inferiori alla pre-deformazione applicata?
Risposta:
In RF-IMP, è stata selezionata l'opzione "Genera mesh EF predeformata". In questo caso, la struttura imperfetta è considerata nel calcolo utilizzando la mesh EF deformata generata in RF-IMP. Pertanto, i risultati di CO si riferiscono alle coordinate della mesh EF predeformata e non alla posizione originale nel sistema perfetto.

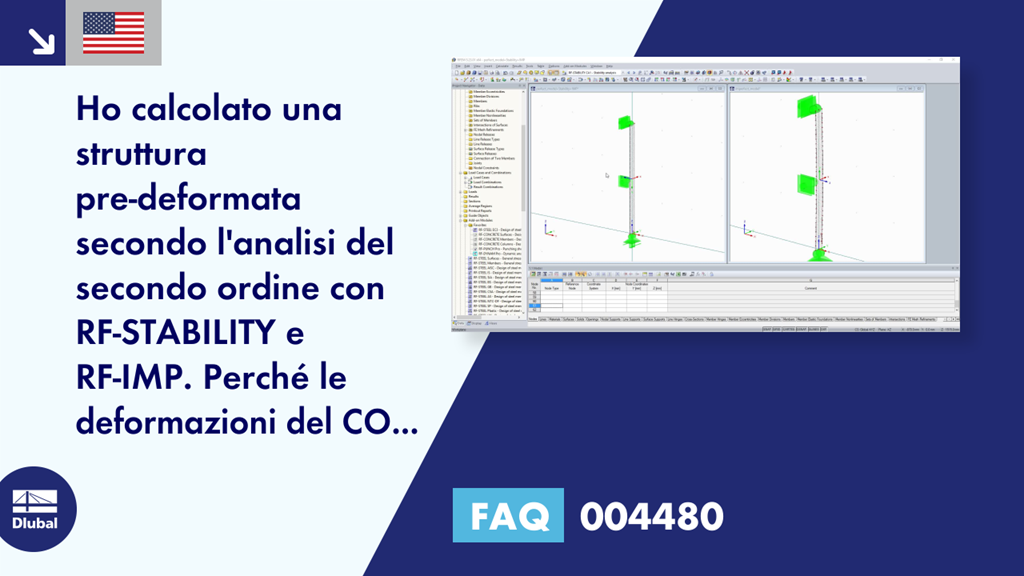

Per spiegare meglio questo problema, ho esportato le coordinate dei nodi della mesh EF predeformati da RF-IMP in Excel. Sulla base di queste informazioni, una struttura imperfetta è stata creata in un nuovo file RFEM e calcolata secondo l'analisi del secondo ordine. La finestra di sinistra mostra la deformazione della struttura perfetta considerando RF‑STABILITY e RF‑IMP, e la finestra di destra mostra il risultato della struttura imperfetta. I risultati sono identici.
