[EN] FAQ 004480 | Ich habe mit RF-STABIL und RF-IMP eine vorverformte Struktur nach Theorie II. Ordnung berechnet. Warum sind die Verformungen der LK geringer als die angesetzte Vorverformung?
Video
Erste Schritte mit RFEM
Frage
Ich habe mit RF-STABIL und RF-IMP eine vorverformte Struktur nach Theorie II. Ordnung berechnet. Warum sind die Verformungen der LK geringer als die angesetzte Vorverformung?Antwort

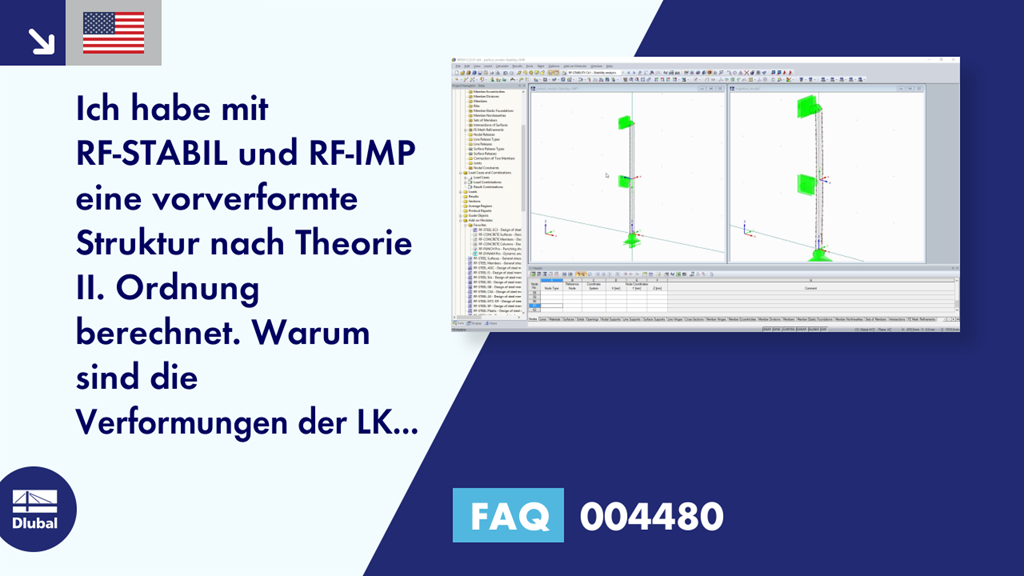

In RF-IMP haben Sie die Option "Generierung des vorverformten FE-Netzes" ausgewählt. Hierbei wird in der Berechnung die imperfekte Struktur über das in RF-IMP erzeugte verformte FE-Netz berücksichtigt. Die Ergebnisse der LK beziehen sich dann auf die Koordinaten des vorverformten FE-Netzes und nicht mehr auf die ursprüngliche Lage im perfekten System.Um die Thematik besser zu erläutern, habe ich die Koordinaten der vorverformten FE-Netzknoten aus RF-IMP nach Excel exportiert. Aus diesen Informationen wurde dann in einer neuen RFEM-Datei eine imperfekte Struktur erzeugt und nach Theorie II. Ordnung berechnet. Im linken Fenster ist die Verformung der perfekten Struktur mit Berücksichtigung von RF-STABIL und RF-IMP zu sehen und im rechten Fenster das Ergebnis der imperfekten Struktur. Die Ergebnisse sind identisch.
