Dotaz:
Pomocí přídavných modulů RF-STABILITY a RF-IMP jsem spočítal model s počátečními deformacemi podle teorie II. řádu. Proč jsou deformace KZ menší než použitá počáteční deformace?
Odpověď:
V přídavném modulu RF-IMP jste vybrali možnost "Generování počáteční deformace sítě prvků". V tomto případě se při výpočtu zohlední model s imperfekcemi pomocí vytvořené deformované sítě KP vytvořené v přídavném modulu RF-IMP. Výsledky KZ se poté vztáhnou na souřadnice sítě KP s počáteční deformací a nikoliv už na původní polohu v modelu bez imperfekcí.

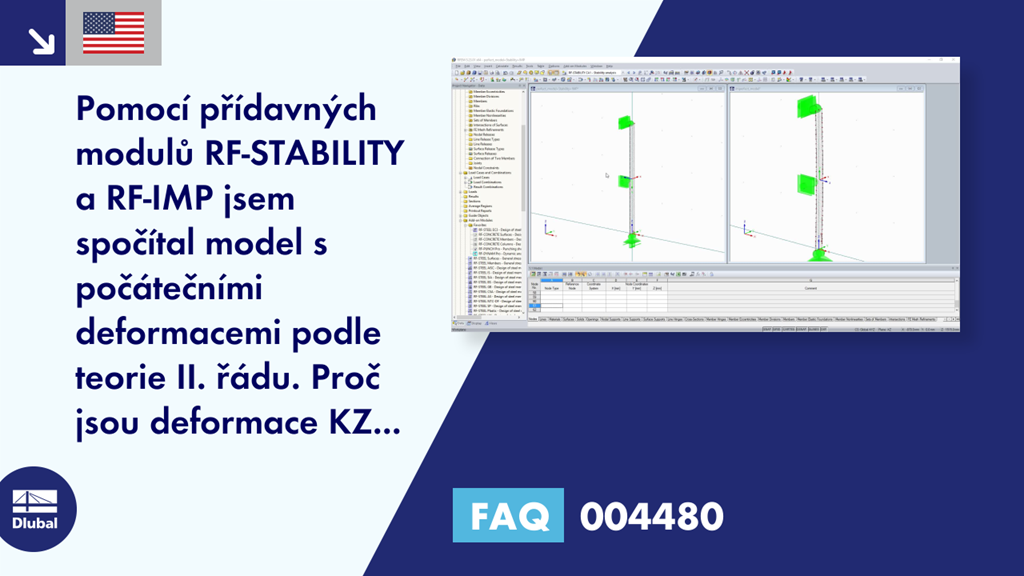

Pro lepší vysvětlení tématiky jsem vyexportoval souřadnice uzlů sítě KP s počáteční deformací z přídavného modulu RF-IMP do Excelu. Na základě těchto informací byl v novém souboru programu RFEM vytvořen model s imperfekcemi a model byl spočítán podle teorie II. řádu. V levém okně je vidět deformace modelu bez imperfekcí se zohledněním přídavných modulů RF-STABILITY a RF-IMP a v pravém okně je výsledek modelu s imperfekcemi. Výsledky jsou totožné.
