Pytanie:
Obliczyłem konstrukcję z odkształceniami wstępnymi zgodnie z analizą drugiego rzędu, korzystając z modułów RF‑STABILITY i RF‑IMP. Dlaczego odkształcenia KO są mniejsze niż zastosowana deformacja wstępna?
Odpowiedź:
W RF‑IMP została wybrana opcja "Generuj wstępnie zdeformowaną siatkę ES". W takim przypadku imperfekcyjna konstrukcja jest uwzględniana w obliczeniach z wykorzystaniem odkształconej siatki ES wygenerowanej w RF‑IMP. Zatem wyniki KO odnoszą się do współrzędnych siatki wstępnie zdeformowanej ES, a nie do pierwotnego położenia w idealnym układzie.

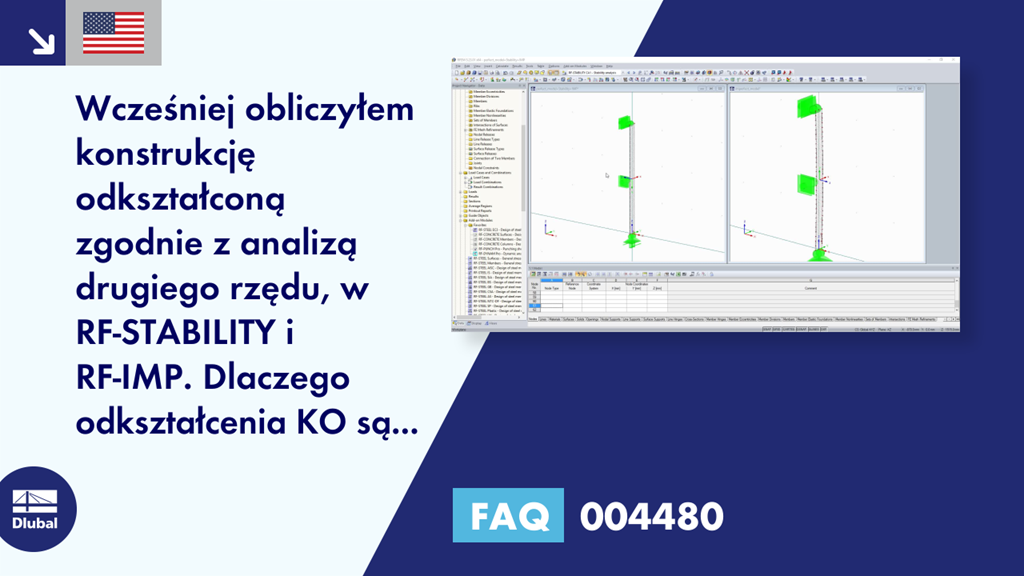

Aby lepiej wyjaśnić ten problem, wyeksportowałem współrzędne wstępnie zdeformowanych węzłów siatki ES z RF‑IMP do Excel. Na podstawie tych informacji w nowym pliku RFEM utworzono niedoskonałą konstrukcję i obliczono zgodnie z teorią drugiego rzędu. Lewe okno pokazuje odkształcenie idealnej konstrukcji z uwzględnieniem RF-STABILITY i RF-IMP, a prawe okno pokazuje wynik niedoskonałej konstrukcji. Wyniki są identyczne.
