Domanda:

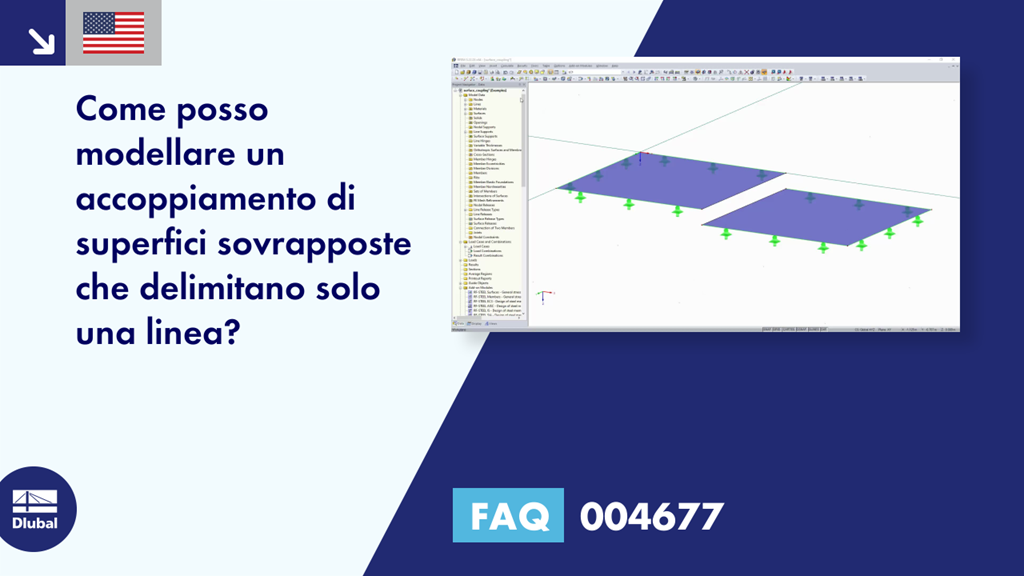

Come posso modellare un accoppiamento di superfici sovrapposte che delimitano solo una linea?
Risposta:
Se due superfici giacciono una sopra l'altra, si può normalmente utilizzare un solido di contatto (vedi Collegamenti). Nell'immagine 01, puoi vedere un esempio pertinente.
Se il contatto avviene solo in una linea, l'accoppiamento potrebbe essere modellato con una superficie. Il problema qui è che una superficie in due dimensioni richiede elementi EF, in modo che l'uso di aste sia più efficiente. Inoltre, non è richiesto alcun rilascio di linea per le condizioni di supporto aggiuntivo. Una possibile modellazione è mostrata nell'immagine 02.
Nell'esempio, vengono utilizzate le aste rigide con le cerniere delle aste corrispondenti. In questo caso, si verifica una rottura sotto tensione e non vengono trasferiti momenti. Questa modellazione porta al risultato mostrato nell'immagine 03.
È chiaro che la deformazione della superficie destra nella linea corrisponde alla superficie sinistra in ogni posizione.
