Dotaz:

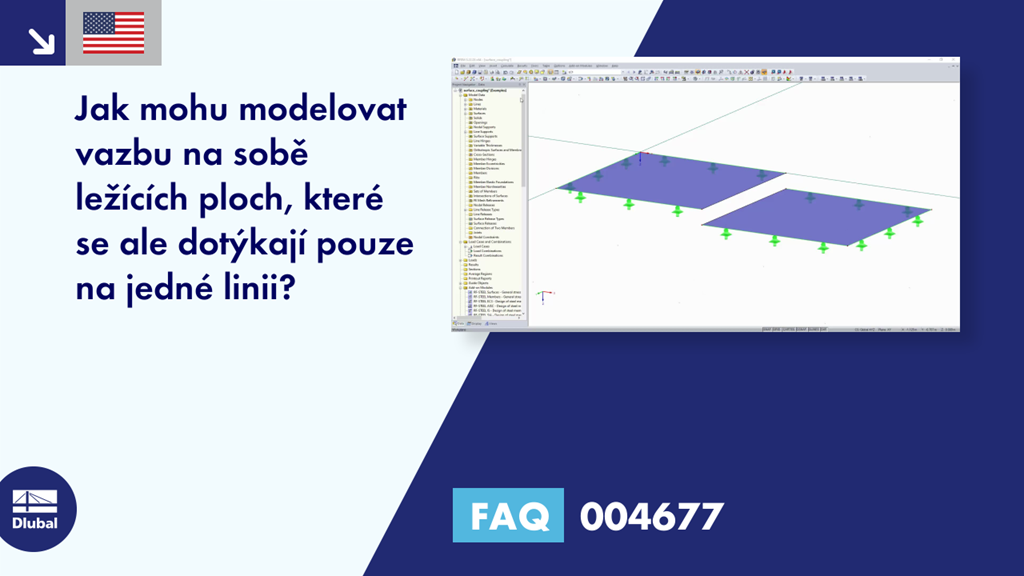

Jak mohu modelovat vazbu na sobě ležících ploch, které se ale dotýkají pouze na jedné linii?
Odpověď:
Pokud na sobě leží dvě plochy, je možné obvykle použít kontaktní těleso (viz "Odkazy" níže). Na Obrázku 01 je znázorněn odpovídající příklad.
Pokud kontakt nastává pouze na jedné linii, bylo by možné vytvořit vazbu s plochou. Problém zde je v tom, že plocha ve dvou rozměrech vyžaduje konečné prvky, proto je vhodnější použít pruty. Kromě toho není pro další podporové podmínky zapotřebí žádné liniové uvolnění. Možné modelování by mohlo vypadat jako na Obrázku 02.
V příkladu jsou použity tuhé pruty s odpovídajícími klouby na koncích prutu. Zde dochází k neúčinnosti v tahu a nepřenášejí se žádné momenty. Toto modelování vede k výsledku znázorněnému na Obrázku 03.
Je zřejmé, že deformace pravé plochy v linii odpovídá v každém místě levé ploše.
