Frage

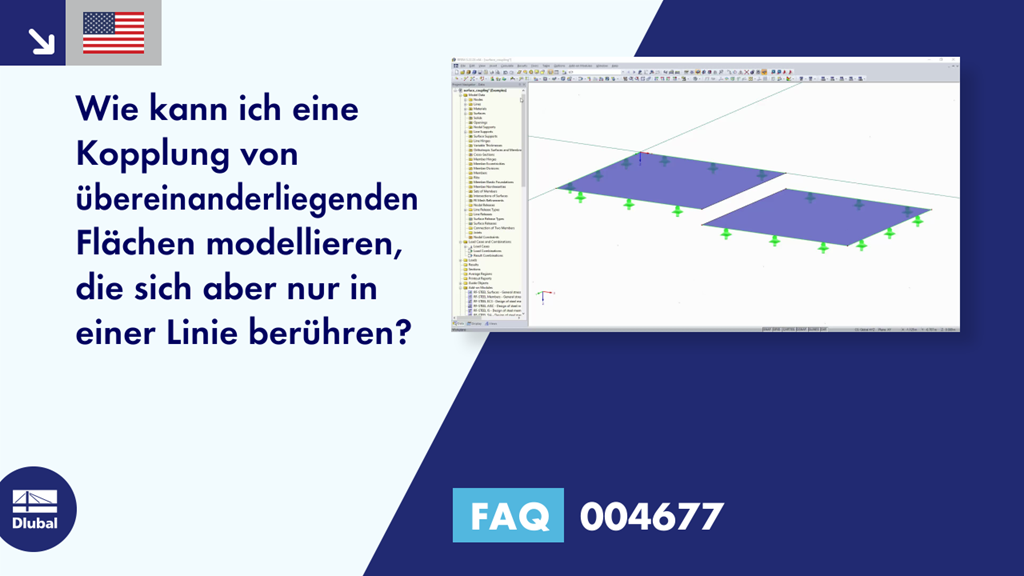

Wie kann ich eine Kopplung von übereinanderliegenden Flächen modellieren, die sich aber nur in einer Linie berühren?

Antwort

Wenn zwei Flächen übereinanderliegen, kann normalerweise ein Kontaktvolumen verwendet werden (siehe "Links" unten). In Bild 01 sehen Sie ein passendes Beispiel.

Bild 01 - Übereinanderliegende Flächen, die sich nur in einer Linie "überdecken"

Wenn der Kontakt nur in einer Linie stattfindet, könnte die Kopplung mit einer Fläche realisiert werden. Das Problem ist hier, dass eine Fläche in zwei Dimensionen FE-Elemente benötigt, sodass die Verwendung von Stäben zweckmäßiger ist. Des Weiteren ist keine Linienfreigabe für zusätzliche Lagerbedingungen nötig. Eine mögliche Modellierung könnte wie im Bild 02 dargestellt aussehen.

Bild 02 - Flächenkopplung mittels Starrstäben mit Stabendgelenken

Im Beispiel werden Starrstäbe mit entsprechenden Stabendgelenken verwendet. Hier gibt es einen Ausfall auf Zug und es werden keine Momente übergeben. Diese Modellierung führt zu dem Im Bild 03 gezeigten Ergebnis.

Bild 03 - Resultat einer Flächenkopplung mit Starrstäben

Es wird deutlich, dass die Verformung der rechten Fläche in der Linie an jeder Stelle der linken Fläche entspricht.
