Pytanie:

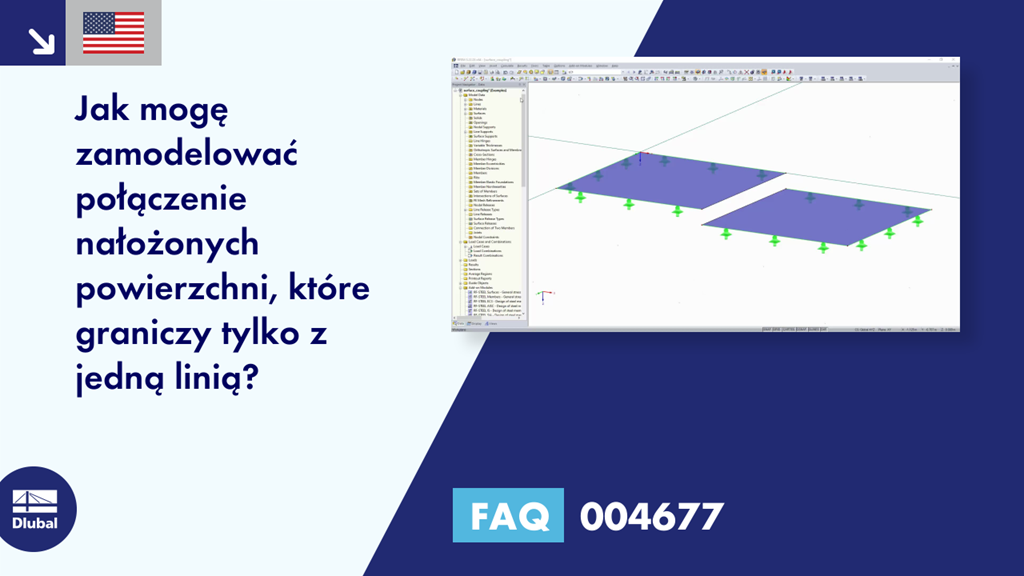

Jak mogę zamodelować połączenie nałożonych powierzchni, które graniczy tylko z jedną linią?
Odpowiedź:
Jeżeli dwie powierzchnie leżą jedna na drugiej, zazwyczaj można użyć bryły kontaktowej (patrz Połączenia). Na ilustracji 01 można zobaczyć odpowiedni przykład.
Jeżeli kontakt występuje tylko w jednej linii, połączenie można zamodelować za pomocą powierzchni. Problem polega na tym, że powierzchnia w dwóch wymiarach wymaga elementów ES, dzięki czemu wykorzystanie prętów jest bardziej efektywne. Ponadto dodatkowe warunki podparcia nie wymagają zwolnienia liniowego. Możliwe modelowanie pokazano na rysunku 02.
W tym przykładzie zastosowano pręty sztywne z odpowiednimi przegubami prętowymi. W tym przypadku dochodzi do uszkodzenia przy rozciąganiu i żadne momenty nie są przenoszone. To modelowanie prowadzi do wyniku pokazanego na rysunku 03.
Jest oczywiste, że odkształcenie prawej powierzchni w linii odpowiada lewej powierzchni w każdym miejscu.
