Questo video ti mostrerà come definire strutture di superfici multistrato in RFEM 6 con l'aiuto dell'add-on "Superfici multistrato".

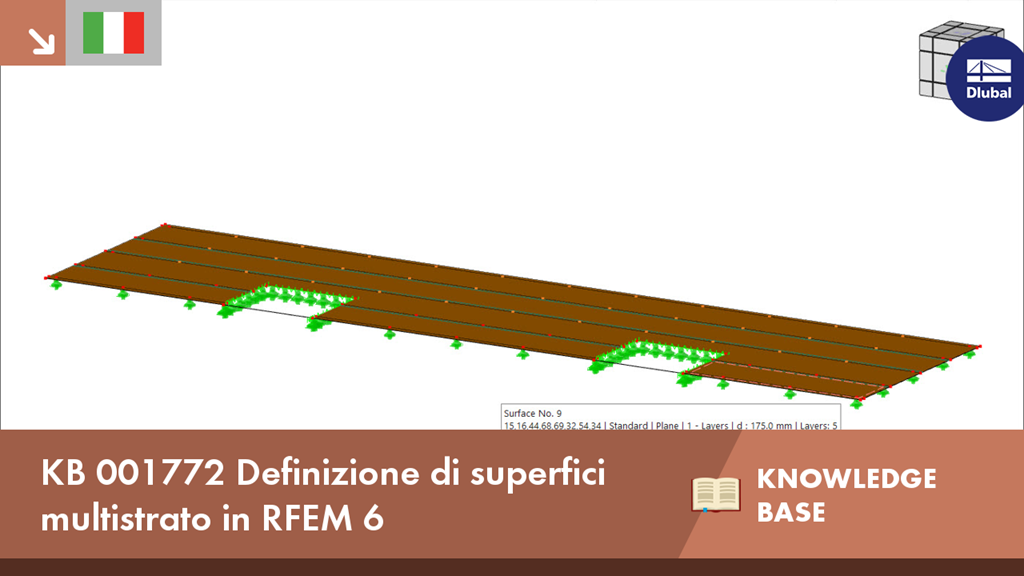

KB 001772 Definizione di superfici multistrato in RFEM 6
Hai delle domande?
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
2024-11-13
Corso di formazione online
2024-11-20
Corso di formazione online
Durata: 00:00:00 min
Knowledge Base
Durata: 00:00:50 min
Durata: 00:00:00 min
Durata: 00:00:25 min
Durata: 00:00:51 min
Durata: 00:00:00 min
Knowledge Base
Durata: 00:00:49 min
.png?mw=350&hash=b023d6c658e181cb7d69028c0f3994dedab96fc5)
In RFEM 6 è possibile definire strutture di superfici multistrato con l'aiuto dell'add-on "Superfici multistrato". Quindi, se è stato attivato l'add-on nei Dati di base del modello, è possibile definire le strutture a strati di qualsiasi modello di materiale. È anche possibile combinare modelli di materiali, ad esempio, isotropi e ortotropi.
L'API per RFEM 6, RSTAB 9 e RSECTION si basa sul concetto di servizi web. Per una buona introduzione all'argomento, il seguente articolo spiegherà un ulteriore esempio in C#.
Die Lagerung der Brettsperrholzplatte verdient besondere Beachtung. Üblicherweise wird eine Brettsperrholzwand mit Schubverankerungen gegen das Abscheren und mit Zugankern gegen abhebende Kräfte gesichert.
Einer der Vorteile bei der Eingabe der Struktur in RFEM ist die vollkommene Freiheit bei der Wahl der Geometrie. So ist es ohne Weiteres möglich, eine Konstruktion zu wählen, bei der, wie im Bild dargestellt, einspringende geschwungene Ecken vorhanden sind.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Tra gli altri, nella libreria delle strutture a strati sono disponibili i seguenti produttori di legno a strati incrociati:
- Binderholz (USA)
- KLH (USA, CAN)
- Calle buck (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Stirling strutturale
- Sovrastrutture elencate in Lignatec Edition 32 "Legno lamellare a strati incrociati di produzione svizzera".
Importando una struttura dalla libreria delle strutture a strati, tutti i parametri rilevanti vengono adottati automaticamente. La libreria è continuamente aggiornata.
Tieniti informato con la nostra Knowledge Base: Qui puoi trovare utili articoli tecnici sullanalisi strutturale' che ti supportano nel tuo lavoro quotidiano. Riceverai anche consigli e trucchi utili per l'applicazione corretta ed efficiente dei programmi di analisi strutturale Dlubal.
Knowledge Base
Una cosa è assolutamente indiscussa: WebService e API coprono aspetti universali nel settore delle costruzioni. Tuttavia, c'è un problema. Per il calcolo e la verifica, sono necessarie caratteristiche diverse per ogni regione, paese, azienda e ingegnere civile. Ognuno ha le sue esigenze. Abbiamo risolto questo problema. Poiché con WebService e API, è possibile creare facilmente il proprio sistema di calcolo e verifica. Sempre al tuo fianco: Le prestazioni e l'affidabilità di RFEM, RSTAB e RSECTION.
La necessità di analisi e progettazione strutturale adattata e automatizzata è in costante aumento. La tecnologia WebService consente di creare funzionalità speciali in modo rapido e preciso. I nostri clienti possono sviluppare tali soluzioni in modo indipendente o in collaborazione con noi. Guarda tu stesso e provalo!
- Analisi generale delle tensioni
- Risultati grafici e numerici delle tensioni e dei rapporti tensionali completamente integrati in RFEM
- Flessibilità di verifica con le composizioni di diversi strati
- Alta efficienza dovuta a un ridotto numero di dati di input richiesti
- Flessibilità dovuta ad impostazioni dettagliate per calcoli di base ed estesi
- Una matrice di rigidezza globale locale della superficie in RFEM viene generata sulla base del modello del materiale selezionato e degli strati contenuti. Sono disponibili i seguenti modelli di materiale:
- ortotropo
- Isotropo
- Definito dall'utente
- Ibrido (combinazioni di modelli di materiale)
- Possibilità di salvare in un database le strutture stratificate frequentemente utilizzate
- Determinazione delle tensioni di base, di taglio ed equivalenti
- Oltre alle tensioni di base, sono disponibili come risultati le tensioni richieste secondo DIN EN 1995-1-1 e l'interazione di tali tensioni.
- Analisi delle tensioni per superfici strutturali comprese forme semplici o complesse
- Tensioni equivalenti calcolate secondo diversi approcci:
- Ipotesi di modifica della forma (von Mises)
- Ipotesi della tensione tangenziale (Tresca)
- Ipotesi di tensione normale (Rankine)
- Ipotesi di deformazione principale (Bach)
- Calcolo delle tensioni tangenziali trasversali secondo Mindlin o Kirchhoff o specifiche definite dall'utente
- Verifica dello stato limite di esercizio con controllo degli spostamenti delle superfici
- Specifiche di inflessioni limite definite dall'utente
- Possibilità di considerare l'accoppiamento tra strati
- Risultati dettagliati delle singole componenti di tensione e dei rapporti in tabelle e grafici
- Risultati delle tensioni per ogni strato del modello
- Lista dei componenti delle superfici progettate
- Possibile accoppiamento di strati in completa assenza di taglio
Di quali programmi ho bisogno per strutture in laminato e sandwich o legno a strati incrociati (Xlam)?
Quali programmi Dlubal Software posso utilizzare per calcolare e progettare strutture in legno?
Dove posso trovare la chat di supporto per un'assistenza rapida sul sito web di Dlubal?
Come funziona il modello di materiale "plastica ortotropa" in RFEM?
Come posso verificare se l'utente ha una licenza COM valida per lo scambio di dati?
Perché le tensioni dell'orientamento di 90° non vengono visualizzate per uno strato con la direzione dell'ortotropia di 90° perb,90 in RF‑LAMINATE?
