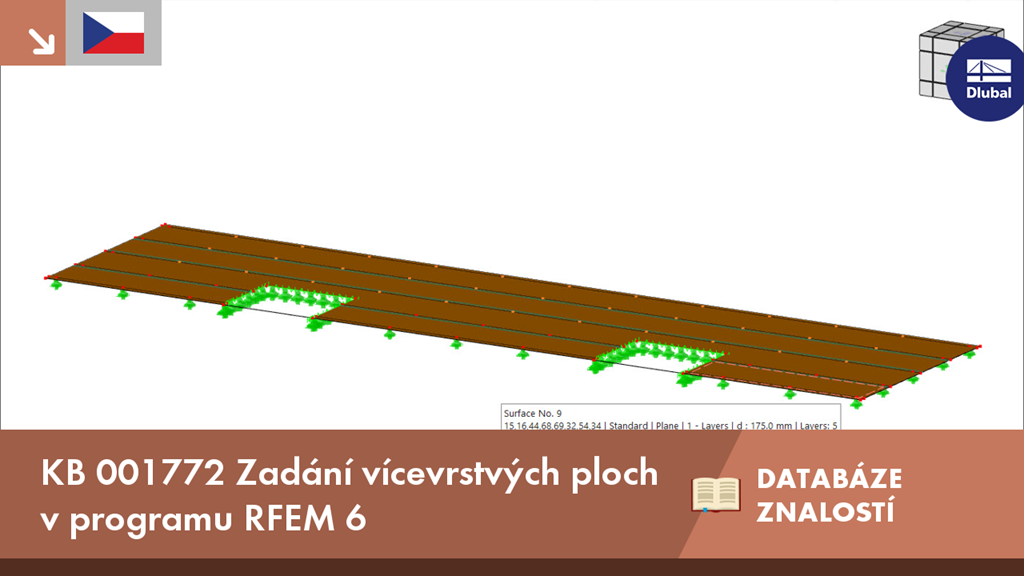

KB 001772 Zadání vícevrstvých ploch v programu RFEM 6

Nové

Zadání vícevrstvých ploch v programu RFEM 6

V tomto příspěvku si ukážeme, jak lze v programu RFEM 6 zadat konstrukce s vícevrstvými plochami pomocí addonu „Vícevrstvé plochy“.

RF-LAMINATE | Základní vlastnosti

• Obecná analýza napětí
• Grafický a číselný výstup napětí a využití plně integrovaný do programu RFEM
• Flexibilní posouzení s různým uspořádáním vrstev

• Vysoká efektivita z důvodu malého množství požadovaných vstupních dat
• Flexibilita díky podrobným možnostem nastavení pro základní a rozšiřující výpočty
• Na základě zvoleného materiálového modelu a v něm obsažených vrstev se vytvoří lokální celková matice tuhosti dané plochy v programu RFEM. K  dispozici jsou tyto materiálové modely:
  • Ortotropní
  • Izotropní
  • Uživatelský
  • Hybridní (pro kombinace materiálových modelů)
• Možnost uložení často používaných struktur vrstev do databáze
• Stanovení základních, smykových a srovnávacích napětí
• Jako výsledek jsou k dispozici kromě základních napětí také výsledná napětí podle DIN EN 1995-1-1 a jejich interakce.
• Analýza napětí pro konstrukční dílce téměř libovolných tvarů
• Srovnávací napětí podle různých hypotéz:
  • Energetická hypotéza (von Mises)
  • Teorie maximálního smykového napětí (Tresca)
  • Podmínka maximálního hlavního napětí (Rankine)
  • Podmínka maximálního poměrného přetvoření (Bach)
• Výpočet příčných smykových napětí podle Mindlina, Kirchhoffa nebo uživatelsky definovaných požadavků
• Posouzení mezního stavu použitelnosti pomocí kontroly posunutí ploch
• Uživatelsky definované nastavení mezního průhybu
• Volitelné zohlednění spřažení vrstev
• Diferencované výsledky jednotlivých složek napětí a využití napětí v tabulkách výsledků a grafice
• Výsledná napětí pro každou vrstvu modelu
• Výkaz materiálu pro posuzované plochy
• Možnost úplně plynulého spřažení vrstev
