RF-CONCRETE | Dati di input

Dopo aver eseguito il calcolo, il modulo elenca l'armatura necessaria ed i risultati dello stato limite di esercizio in tabelle dalla chiara e facile consultazione. Inoltre, il modulo mostra tutti i valori intermedi.

I risultati di RF-CONCRETE Members sono visualizzati come diagrammi dei risultati di ciascuna asta. Le proposte di armatura dell'armatura longitudinale e di taglio, compresi gli schizzi, sono documentate secondo la pratica corrente. È possibile modificare l'armatura proposta e ad esempio regolare il numero di aste e l'ancoraggio. Le modifiche vengono aggiornate automaticamente. Una sezione trasversale di calcestruzzo, inclusa l'armatura, può essere visualizzata in un rendering 3D. In questo modo, il programma fornisce un'opzione di documentazione ottimale per creare disegni di armatura, incluso l'abaco acciaio.

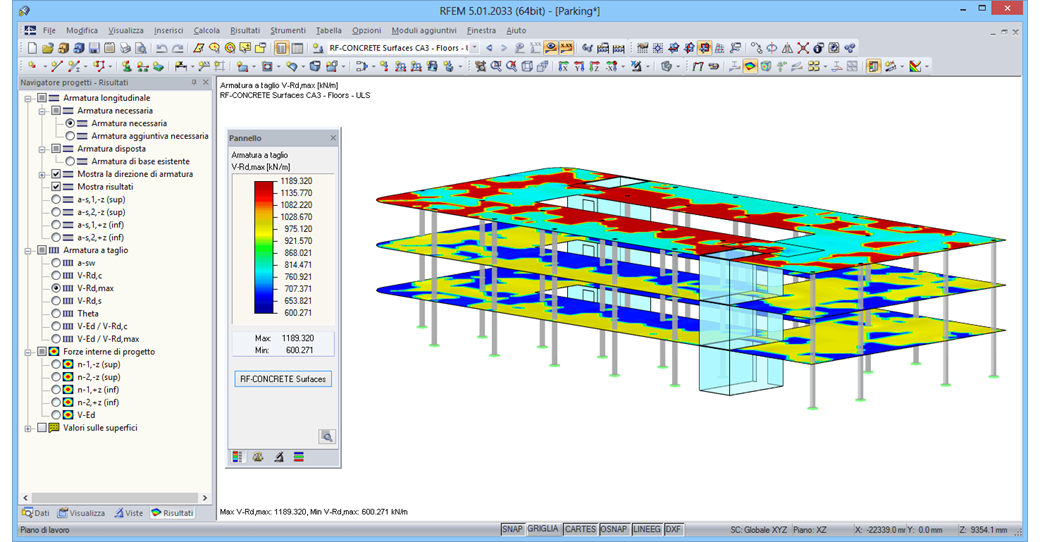

I risultati di RF-CONCRETE Surfaces possono essere visualizzati graficamente come isolinee, isosuperfici o valori numerici. I risultati dell'armatura longitudinale possono essere ordinarti per armatura necessaria, armatura necessaria addizionale, armatura di base o addizionale di base e armatura totale disposta. Le isolinee per l'armatura longitudinale possono essere esportate in un file DXF e riutilizzate in programmi CAD per il disegno delle armature.

RF-BETON Flächen - Grafische Ergebnisausgabe am Gesamtmodell
RF-BETON Flächen - Grafische Ergebnisausgabe am Gesamtmodell
