RF-BETON | Ergebnisse

Nach der Bemessung wird die erforderliche Bewehrung und die Ergebnisse des Gebrauchstauglichkeitsnachweises in übersichtlichen Ausgabetabellen aufgelistet. Sämtliche Zwischenwerte sind nachvollziehbar mit angegeben.

Die Ergebnisse von RF-BETON Stäbe können als Ergebnisverläufe amjeweiligen Stab angezeigt werden. Die Bewehrungsvorschläge für Längs-und Bügelbewehrung werden mitsamt Skizze praxisgerecht dokumentiert. Dabei ist es möglich, die vorgeschlagene Bewehrung zu editieren und z. B. die Anzahl der Stäbe und die Verankerung anzupassen. Die Änderungen werden automatisch aktualisiert. Der Betonquerschnitt mit Bewehrunglässt sich anschaulich im 3D-Rendering visualisieren. Man erhält aufdiese Weise eine optimale Dokumentationsmöglichkeit für die Erstellungvon Bewehrungsplänen einschließlich Stahlliste.

Die Ergebnisse von RF-BETON Flächen können als Isolinien, Isoflächen oder Zahlenwerte grafisch ausgegeben werden. Die Anzeige der Längsbewehrung kann dabei gegliedert nach erforderlicher Bewehrung, erforderlicher Zusatzbewehrung, vorhandener Grundbewehrung bzw. Zusatzbewehrung und vorhandener Gesamtbewehrung erfolgen. Die Isolinien für die Längsbewehrung lassen sich als DXF-Datei exportieren und in CAD-Anwendungen als Grundlage für Bewehrungspläne verwenden.

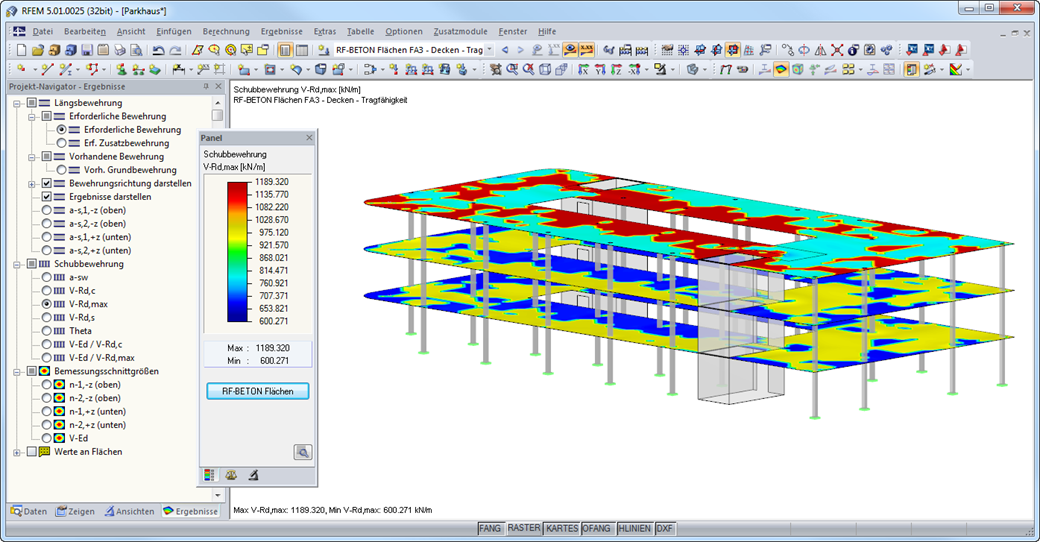

RF-BETON Flächen - Grafische Ergebnisausgabe am Gesamtmodell
RF-BETON Flächen - Grafische Ergebnisausgabe am Gesamtmodell
