RF-/FUND Pro | Leistungsmerkmale

In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.

Für die Fundamentbemessung in RF-/FUND Pro ist es erforderlich, für die unterschiedlichen Bemessungssituationen (STR, GEO, UPL oder EQU) die zugehörigen Belastungen (Lastfälle, Lastkombinationen oder Ergebniskombinationen) zu definieren.

In RF-/FUND Pro wird nach dem Bemessen des Fundaments ein Bewehrungsplan ausgegeben, in welchem alle notwendigen Positionen des Bewehrungsstahls dokumentiert sind.

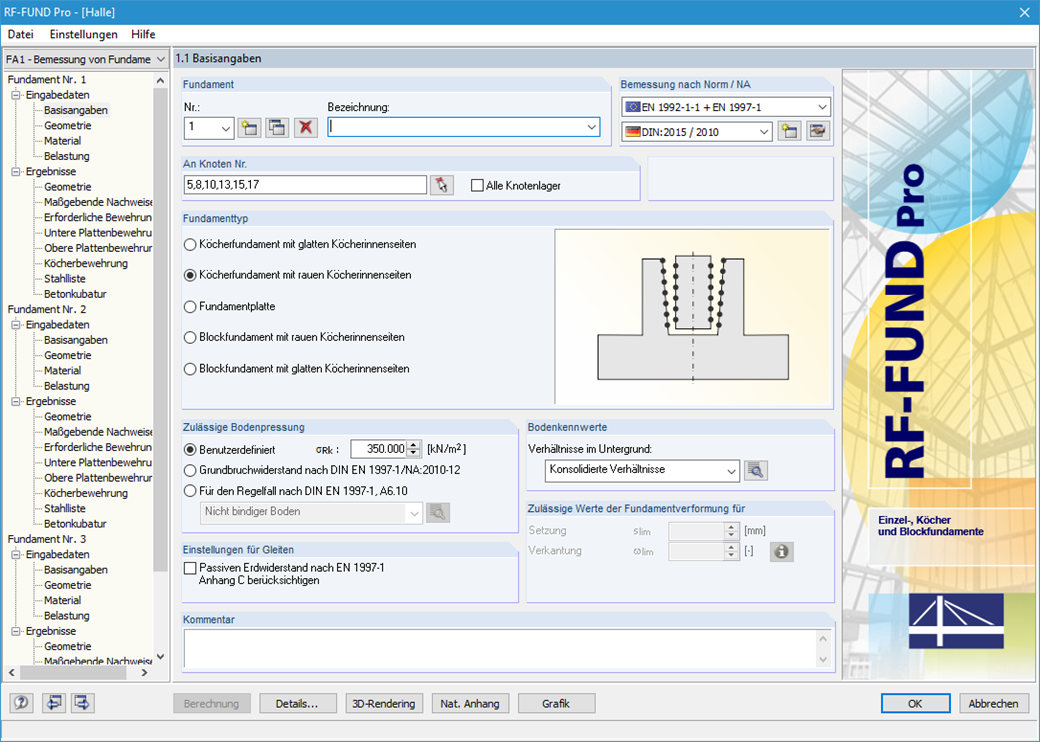

Die Zuordnung der Fundamente erfolgt grafisch durch [Picken] der Auflager in der RFEM/RSTAB-Oberfläche und durch Angabe der zu bemessenden Lastfälle. Alle weiteren Fundamentdetails lassen sich in übersichtlichen Eingabemasken schnell und unkompliziert festlegen.

Zusätzlich zu sämtlichen Auflagerkräften aus RFEM/RSTAB können Sie weitere Lasten vorgeben, die bei der Auslegung Ihrer Fundamente berücksichtigt werden. Das sind:

• Ständig wirkende Gleichflächenlast aus Überschüttung
• Ungünstig wirkende Gleichflächenlasten z. B. aus Verkehr
• Grundwasserstand zur Berücksichtigung des Auftriebs
• Einzellasten im beliebiger Lage auf der Fundamentplatte
• Linienlasten mit beliebigen Verlauf über die Fundamentplatte

Sie erhalten vom Programm einen Bewehrungsvorschlag für die obere und untere Plattenbewehrung. Dabei wird automatische nach der günstigsten Kombination aus der Bewehrung mit einer Matte und zugelegten Bewehrungsstäben gesucht. Diese Bewehrungsstäbe werden bei Bedarf gestaffelt über zwei Bewehrungsbereiche verteilt. Dieser Bewehrungsvorschlag lässt sich individuell verändern:

• Verwendung eines anderer Mattentyps
• Individuelle Steuerung des Durchmessers und des Abstandes der zugelegten Bewehrungsstäbe
• Freie Wahl der Breite der Bewehrungsbereiche
• Individuelle Staffelung der Bewehrung

Das Fundament lässt sich in hervorragender Renderingqualität inklusive Bewehrung darstellen. Dort und in den bis zu sieben verschiedenen baustellenfertig bemassten Bewehrungsplänen mit allen erforderlichen Ansichten, sehen Sie den Lösungsvorschlag des Programms zur Ausbildung des Köchers. Auch hier lässt es das Programm zu, Anzahl, Lage, Durchmesser und Abstand der verwendeten Bewehrungsstäbe zu verändern. Selbst die Form der verwendeten Bügel wird durch Sie bestimmt.

Die Dimensionen von Fundamentplatte und Köcher können wahlweise vom Benutzer definiert oder von RF-/FUND Pro ausgelegt werden. In übersichtlich aufgebauten Masken erhalten Sie dann die Ergebnisse jedes geführten Nachweises mit sämtlichen Zwischenergebnissen. Diese finden sich in einem, auf das Wesentliche reduzierten Ausdruckprotokoll, so dass Sie eine prüffähige Statik vom Programm gleich mitgeliefert bekommen.

Folgende Nachweise können durchgeführt werden:

• Nachweis der Lagesicherheit
• Nachweis der Sicherheit gegen Aufschwimmen
• Nachweis der Sicherheit gegen Grundbruch (Sohldrucknachweis)
• Nachweis der Sicherheit gegen stark exzentrische Belastungen
• Nachweis der Fundamentverdrehung und Begrenzung einer klaffenden Fuge
• Nachweis der Sicherheit gegen Gleiten
• Setzungsberechnung
• Biegebemessung der Platte und des Köchers
• Durchstanznachweis

Die Fundament- sowie Köcherabmessungen lassen sich wahlweise festlegen oder vom Modul auslegen. Die ermittelte Bewehrung kann manuell geändert werden. In diesem Fall werden die Nachweise aktualisiert.
