- Analisi generale delle tensioni
- Importazione automatica delle forze interne da RFEM/RSTAB
- Output grafico e numerico delle tensioni e dei rapporti di tensione in RFEM/RSTAB
- Ampia gamma di opzioni di personalizzazione per l'output grafico
- Flessibilità progettuale con l'uso di differenti casi di progetto
- Tabelle dei risultati disposte in modo chiaro per una rapida panoramica dopo la verifica
- Elevata produttività grazie alla quantità minima di dati di input richiesti
- Flessibilità dovuta ad impostazioni dettagliate per calcoli di base ed estesi
RF-/STEEL | Caratteristiche
Hai delle domande?
2024-10-23
Corso di formazione online
Durata: 00:00:22 min
Durata: 00:00:31 min
Durata: 00:00:56 min
Durata: 01:31:03 min
Durata: 01:01:43 min
Durata: 00:00:00 min
Dlubal_KohlA_]_LI.jpg?mw=350&hash=21d94ec9a723c608496e9e95a21bb1309ab5067a)
Gli spostamenti dei nodi della mesh agli elementi finiti sono sempre il primo risultato di un calcolo strutturale. È possibile calcolare deformazioni, forze interne e tensioni in base a queste deformazioni e alla rigidezza degli elementi.
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-22 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
L'add-on Verifica acciaio in RFEM 6 ora offre la possibilità di eseguire la verifica sismica secondo AISC 341-16 e AISC 341-22. Attualmente sono disponibili cinque tipi di sistemi resistenti alla forza sismica (SFRS).
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-16 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
- Analisi generale delle tensioni
- Importazione automatica delle forze interne da RFEM/RSTAB
- Output grafico e numerico delle tensioni e dei rapporti di tensione in RFEM/RSTAB
- Ampia gamma di opzioni di personalizzazione per l'output grafico
- Flessibilità progettuale con l'uso di differenti casi di progetto
- Tabelle dei risultati disposte in modo chiaro per una rapida panoramica dopo la verifica
- Elevata produttività grazie alla quantità minima di dati di input richiesti
- Flessibilità dovuta ad impostazioni dettagliate per calcoli di base ed estesi
- Determinazione delle tensioni principali e di base, della membrana e delle tensioni tangenziali, nonché delle tensioni equivalenti e delle tensioni equivalenti della membrana
- Analisi delle tensioni per superfici strutturali comprese forme semplici o complesse
- Tensioni equivalenti calcolate secondo diversi approcci:
- Ipotesi di modifica della forma (von Mises)
- Ipotesi della tensione tangenziale (Tresca)
- Ipotesi di tensione normale (Rankine)
- Ipotesi di deformazione principale (Bach)
- Possibilità di ottimizzazione degli spessori delle superfici e del trasferimento dati in RFEM
- Verifica dello stato limite di esercizio con controllo degli spostamenti delle superfici
- Risultati dettagliati delle singole componenti di tensione e dei rapporti in tabelle e grafici
- Funzione di filtro nelle tabelle per superfici, linee e nodi
- Tensioni tangenziali trasversali secondo Mindlin, Kirchhoff o specifiche definite dall'utente
- Lista dei componenti delle superfici progettate
Per facilitare l'immissione dei dati, sono preimpostate superfici, aste, set di aste, materiali, spessori delle superfici e sezioni trasversali. Quasi ovunque, è possibile utlizzare la funzione [Scegli] del programma per selezionare gli elementi graficamente Inoltre, è possibile accedere alle librerie generali dei materiali e delle sezioni trasversali.
I casi di carico, le combinazioni di carico e di risultati possono essere combinati in vari casi di progetto a seconda delle proprie necessità
La combinazione di elementi di superficie e di aste e progetti separati consente di modellare e analizzare solo le parti critiche, come i giunti del telaio, utilizzando gli elementi di superficie. Le altre parti del modello possono essere progettate utilizzando l'analisi delle aste.

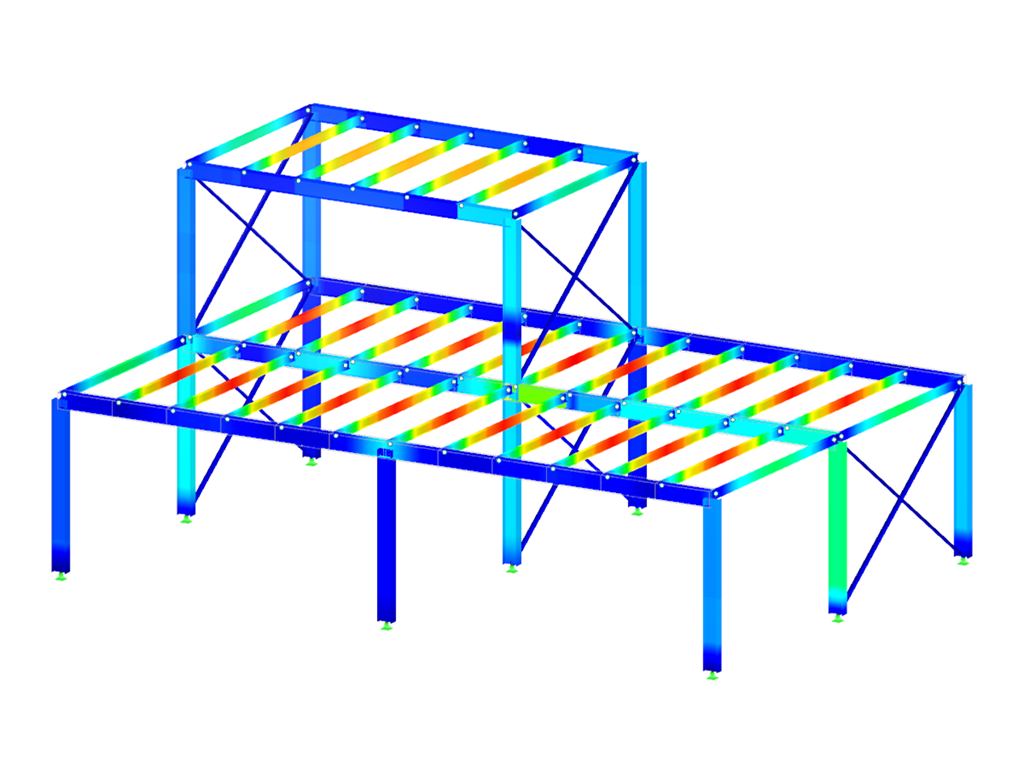

Dopo il calcolo, le tensioni massime e i rapporti di tensione vengono visualizzati ordinati per sezioni, aste/superfici, set di aste o posizioni x. Oltre ai valori dei risultati tabellari, viene visualizzato anche il grafico della sezione trasversale corrispondente con punti di tensione, diagramma delle tensioni e valori. Il tasso di lavoro può essere correlato a qualsiasi tipo di tensione. La posizione corrente mente attiva viene evidenziata anche nel modello di analisi di RFEM/RSTAB.
Oltre ai valori dei risultati delle tabelle, è possibile rappresentare le tensioni ed i rapporti di tensione graficamente nella finestra di lavoro di RFEM/RSTAB. I colori e i valori assegnati nel pannello possono essere appropriatamente modificati.
I diagrammi, mostranti i risultati sulle aste o sui set di aste, consentono di effettuare ulteriori specifiche valutazioni. Inoltre, è possibile aprire la rispettiva finestra di dialogo di ogni posizione di progetto per verificare le proprietà della sezione rilevanti per la progettazione e le componenti di tensione di qualsiasi punto di tensione. È possibile stampare il grafico corrispondente, compresi tutti i dettagli del progetto.
