- Allgemeine Spannungsnachweise
- Automatische Übernahme der Schnittgrößen aus RFEM/RSTAB
- Vollständig in RFEM/RSTAB integrierte grafische und numerische Ausgabe der Spannungen und Ausnutzungen
- Vielfältige Anpassungsmöglichkeiten der grafischen Ausgabe
- Flexible Bemessung in unterschiedlichen Bemessungsfällen
- Übersichtliche Ausgabetabellen für einen schnellen Überblick über die Ergebnisse nach der Bemessung
- Hohe Produktivität wegen des minimalen Umfangs an notwendigen Eingabedaten
- Flexibilität durch detaillierte Einstellmöglichkeiten für Berechnungsgrundlagen und Berechnungsumfang
RF-/STAHL | Allgemeine Leistungsmerkmale
Haben Sie irgendwelche Fragen?
Länge: 00:00:31 min
Länge: 00:00:00 min
Dlubal_KohlA_]_LI.jpg?mw=350&hash=21d94ec9a723c608496e9e95a21bb1309ab5067a)
Die Grenzspannungen können in RF-/STAHL benutzerdefiniert für jeden Dickenbereich festgelegt werden.
Das erste Ergebnis einer FE-Berechnung sind immer die Verformungen der FE-Knoten. Auf Basis dieser Verformungen und der Steifigkeit der Elemente können Dehnungen, Schnittgrößen und Spannungen berechnet werden.
Im Add-On Stahlbemessung von RFEM 6 stehen drei Arten von biegesteifen Rahmen (OMF, IMF, SMF) zur Verfügung. Das Ergebnis der Erdbebenbemessung ist nach AISC 341-22 in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen.
Das Add-On Stahlbemessung bietet in RFEM 6 jetzt die Möglichkeit, Erdbebennachweise nach AISC 341-16 und AISC 341-22 zu führen. Fünf SFRS-Typen (Seismic Force-Resisting Systeme) stehen derzeit zur Verfügung.
_3.jpg?mw=350&hash=6831ba094e54512b3726fc611ff1b3a3f24436b7)
- Allgemeine Spannungsnachweise
- Automatische Übernahme der Schnittgrößen aus RFEM/RSTAB
- Vollständig in RFEM/RSTAB integrierte grafische und numerische Ausgabe der Spannungen und Ausnutzungen
- Vielfältige Anpassungsmöglichkeiten der grafischen Ausgabe
- Flexible Bemessung in unterschiedlichen Bemessungsfällen
- Übersichtliche Ausgabetabellen für einen schnellen Überblick über die Ergebnisse nach der Bemessung
- Hohe Produktivität wegen des minimalen Umfangs an notwendigen Eingabedaten
- Flexibilität durch detaillierte Einstellmöglichkeiten für Berechnungsgrundlagen und Berechnungsumfang
- Querschnittsoptimierung
- Übergabemöglichkeit optimierter Querschnitte an RFEM/RSTAB
- Bemessung beliebiger dünnwandiger Querschnitte aus DUENQ
- Darstellung des Spannungsverlaufs am Querschnitt
- Ermittlung der Normal-, Schub- und Vergleichsspannungen
- Ausgabe der Spannungsanteile für einzelne Schnittgrößenarten
- Detaillierte Ausgabe der Spannungen in allen Spannungspunkten
- Ermittlung des größten Δσ eines jeden Spannungspunkts (z. B. für Betriebsfestigkeitsnachweise)

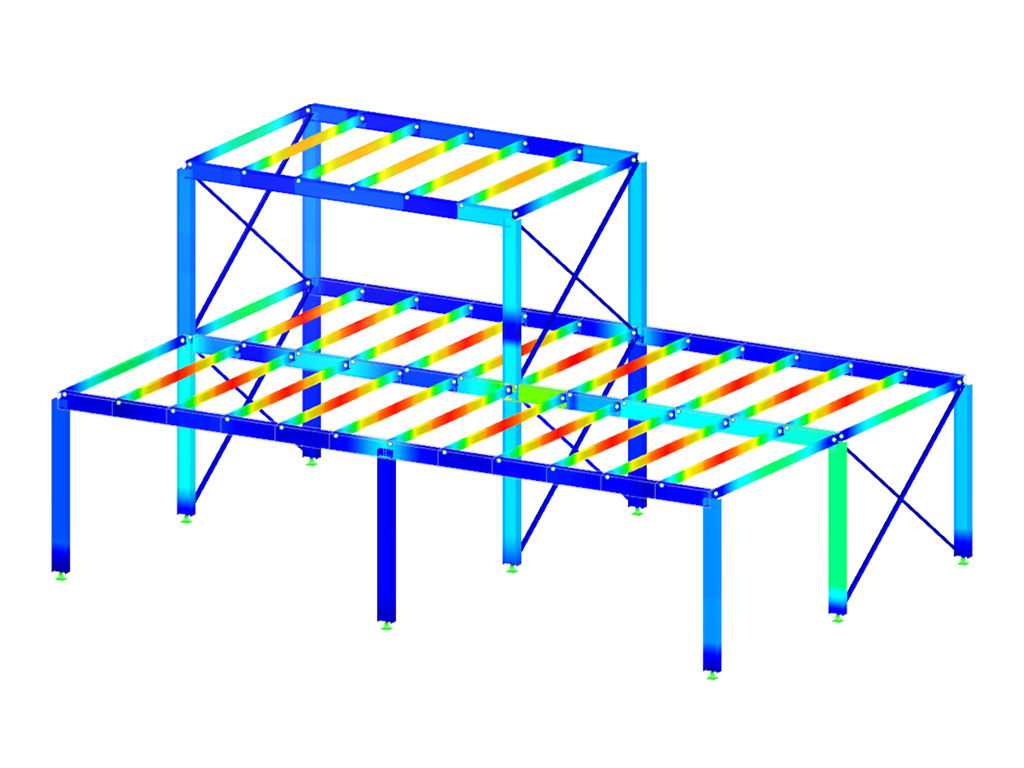

- Farbliche Darstellung von Spannungen und Ausnutzungen für schnellen Überblick über kritische oder überdimensionierte Bereiche
- Stückliste und Massenermittlung
- Ermittlung von Haupt- und Grundspannungen, Membran- und Schubspannungen sowie von Vergleichsspannungen und Vergleichsmembranspannungen
- Spannungsnachweis für nahezu beliebig geformte Strukturteile
- Vergleichsspannungen nach verschiedenen Hypothesen:
- Gestaltänderungsenergiehypothese (von Mises)
- Schubspannungshypothese (Tresca)
- Normalspannungshypothese (Rankine)
- Hauptdehnungshypothese (Bach)
- Optionale Optimierung der Flächendicken und Übergabemöglichkeit nach RFEM
- Gebrauchstauglichkeitsnachweis durch Überprüfung der Flächenverschiebungen
- Differenzierte Ausgabe der einzelnen Spannungskomponenten und -ausnutzungen in Tabellen und Grafik
- Filtermöglichkeit für Flächen, Linien und Knoten in Tabellen
- Querschubspannungen nach Mindlin, Kirchhoff oder freier Eingabe
- Stückliste der bemessenen Flächen
Für die erleichterte Dateneingabe sind die im Hauptprogramm definierten Flächen, Stäbe, Stabsätze, Materialien, Flächendicken und Profile voreingestellt. An vielen Stellen im Programm kann die [Pick]-Funktion zur grafischen Auswahl genutzt werden. Es besteht zudem Zugriff auf die globalen Material- und Querschnittsbibliotheken.
Lastfälle, Last- und Ergebniskombinationen lassen sich beliebig in Bemessungsfällen zusammenstellen.
Durch die Kombination von Flächen- und Stabelementen und der getrennten Nachweisführung besteht in RFEM die Möglichkeit, nur kritische Teilbereiche wie z. B. eine Rahmenecke durch Flächenelemente zu modellieren und bemessen. Das restliche Modell lässt sich dann über Stabnachweise erfassen.
Die Ausnutzung beim Querschnittsnachweis unterscheidet sich in den Modulen RF-/STAHL und RF-/STAHL EC3. Was ist die Ursache?
Bei einem Beulsicherheitsnachweis ermittelt FE-BEUL eine maßgebende Schubspannung von τ = 7,45 kN/cm², während sich in RF-/STAHL eine maximale Schubspannung von τ = 8,20 kN/cm² ergibt. Woher resultiert dieser Unterschied?
Wie kann ich mit RFEM 5 oder RSTAB 8 einen beliebigen DUENQ-Querschnitt im Detail nachweisen?
Wie kann man sich in RF-STAHL Stäbe die Spannungen in den Spannungspunkten anzeigen lassen?
Was ist der Unterschied zwischen den Zusatzmodulen RF-/STAHL und RF-/STAHL EC3?
Ich vergleiche eine Bemessung auf Biegeknicken nach dem Ersatzstabverfahren und Schnittgrößen nach Theorie I. Ordnung mit einer Spannungsberechnung nach Theorie II. Ordnung inkl. Imperfektionen. Die Unterschiede sind sehr groß. Woran kann das liegen?
