RF-/DYNAM Pro - Natural Vibrations | Input

Tutte le impostazioni necessarie per la determinazione delle frequenze naturali, ad esempio forme modali e solutori agli autovalori, vengono inserite nelle tabelle di input.

RF-/DYNAM Pro - Natural Vibrations determina gli autovalori più bassi della struttura. Il numero di autovalori può essere modificato. Le masse sono importate direttamente dai casi e dalle combinazioni di carico (con la possibilità di importare la massa totale o solo la componente di carico nella direzione di gravità).

È possibile definire masse aggiuntive manualmente nei nodi e nelle aste. Inoltre, è possibile controllare la matrice di rigidezza importando le forze normali o le variazioni di rigidezza di un caso o di una combinazione di carico.

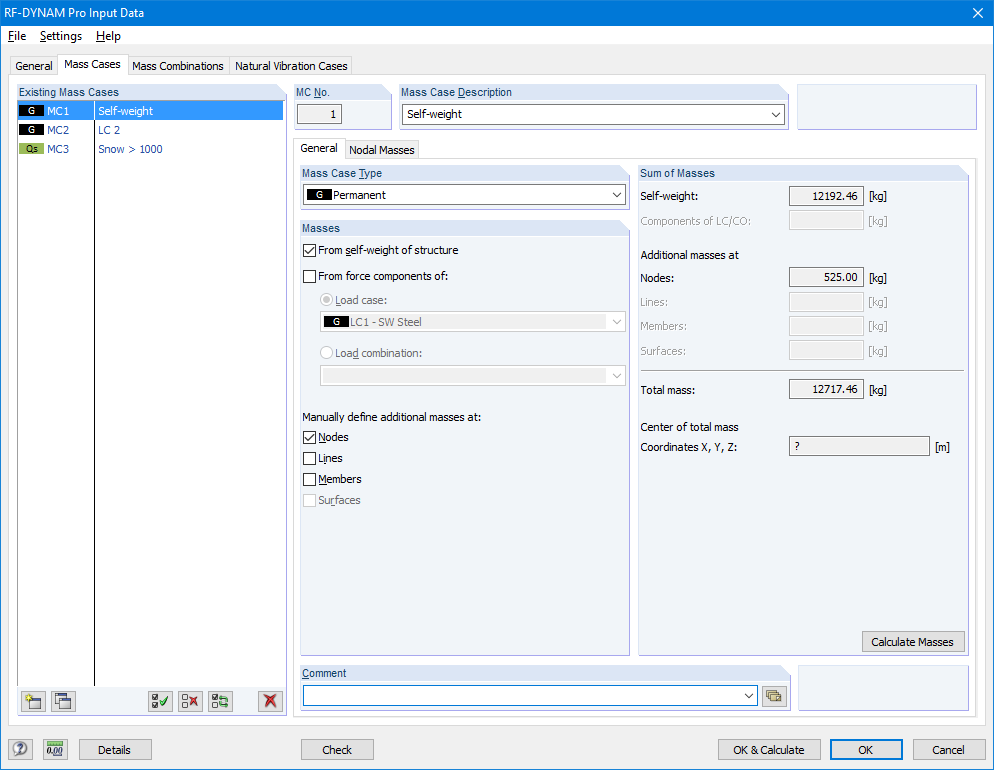

Eingabe von Massenfällen
