RF- / DYNAM Pro - Natural Vibrations | Wprowadzanie danych

W oknie wprowadzania danych wymagane są wszystkie dane niezbędne do określenia częstotliwości drgań własnych, takie jak kształty masy i solwery wartości własnych.

Moduł dodatkowy RF-/DYNAM Pro-Natural Vibrations określa najniższe wartości własne konstrukcji. Liczbę wartości własnych można dostosować. Masy są importowane bezpośrednio z przypadków obciążeń lub kombinacji obciążeń (z opcjonalnym uwzględnieniem mas całkowitych lub składowej obciążenia w kierunku siły ciężkości).

Dodatkowe masy można zdefiniować ręcznie w węzłach, liniach, prętach lub powierzchniach. Ponadto można kontrolować macierz sztywności poprzez import sił normalnych lub modyfikacji sztywności z przypadku obciążenia lub kombinacji.

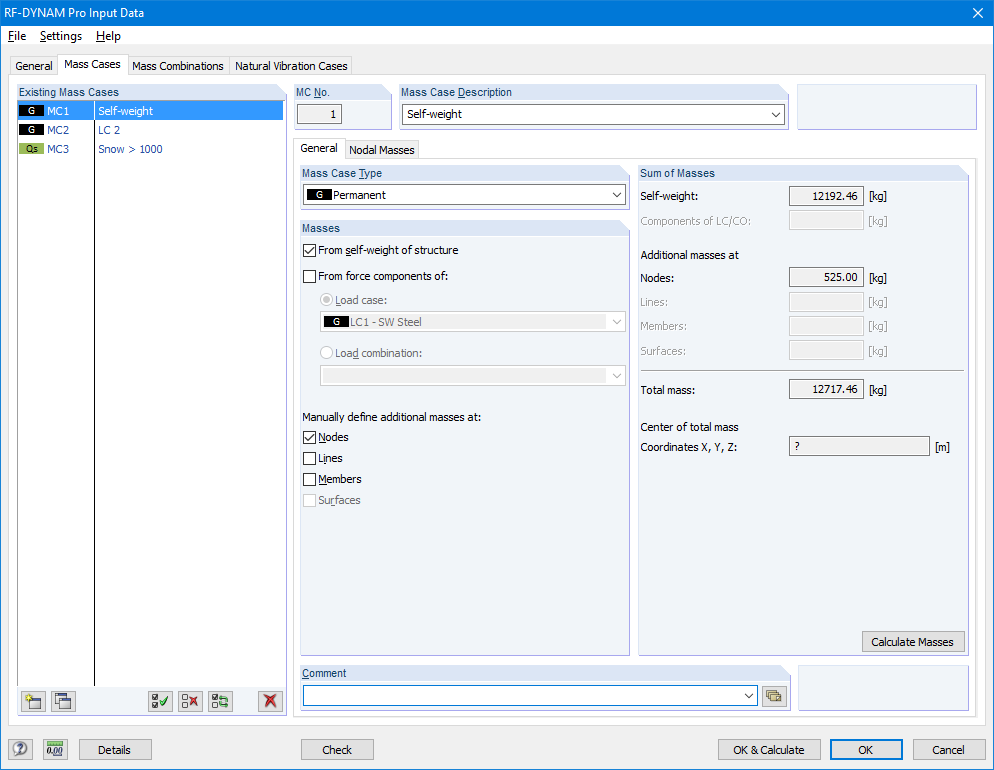

Eingabe von Massenfällen
