RX-TIMBER Column | Caratteristiche

RX-TIMBER Column permette le seguenti impostazioni di calcolo:

• Selezione dei progetti da eseguire (SLU, SLE, resistenza al fuoco)
• Determinazione o meno delle reazioni vincolari e degli spostamenti generalizzati
• Definizione dei parametri per il progetto della resistenza al fuoco eseguito secondo il metodo semplificato

Dopo il calcolo, i risultati dei progetti eseguiti, compresi tutti i valori intermedi richiesti, vengono visualizzati in tabelle di risultati chiaramente disposte ordinate secondo vari criteri.

Poiché il programma visualizza i valori intermedi in dettaglio, la trasparenza di tutti i progetti è assicurata. Inoltre, è possibile visualizzare la distribuzione dei risultati per ogni posizione x della colonna. In questo modo, è possibile visualizzare sia gli spostamenti generalizzati che le singole forze interne.

I progetti con i dettagli di progetto e i diagrammi dei risultati selezionati possono essere aggiunti nella relazione di calcolo, fornendo una documentazione chiaramente organizzata. È possibile selezionare quali dati di calcolo saranno trattati nella relazione di calcolo.

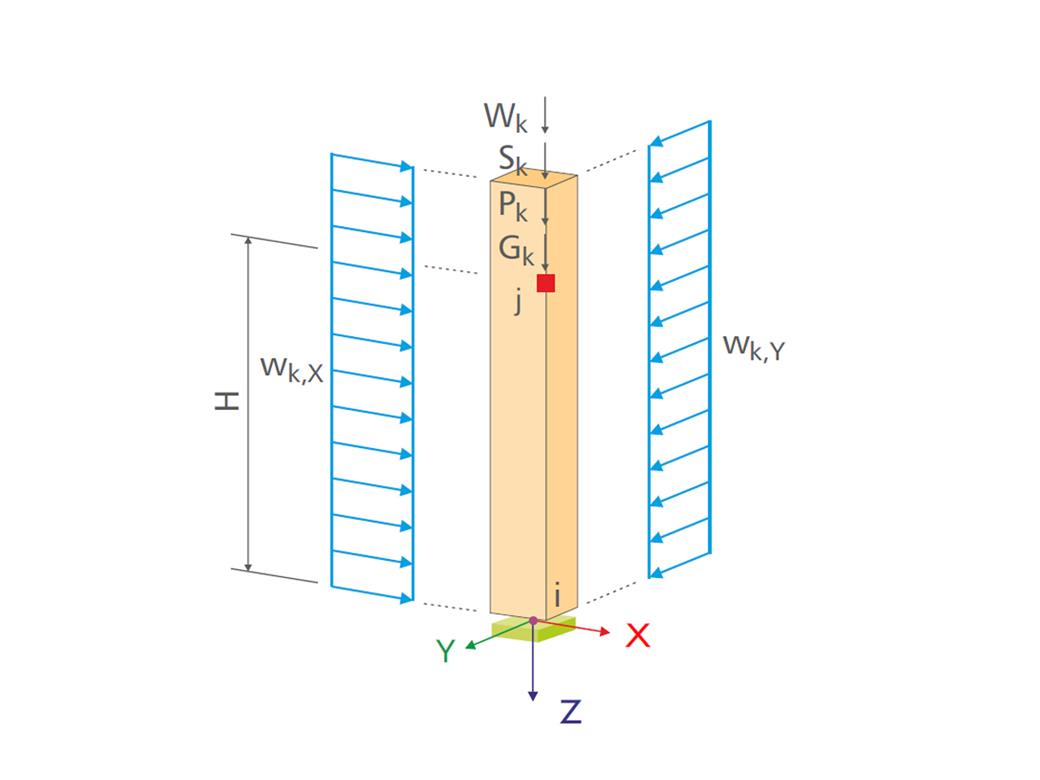

Sono disponibili varie opzioni per la modellazione delle colonne. Rappresentazioni grafiche facilitano l'impostazione della geometria. Le modifiche vengono aggiornate automaticamente. La classe di legno pertinente del materiale può essere selezionata dalla libreria dei materiali. Le classi di resistenza del legno lamellare, di pioppo e di legno di conifere sono disponibili come definito nelle rispettive norme.

Inoltre, è possibile generare una classe di resistenza con proprietà del materiale definite dall'utente per ampliare la libreria. I casi di carico inseriti possono essere verificati graficamente e combinati automaticamente in combinazioni di carico.
