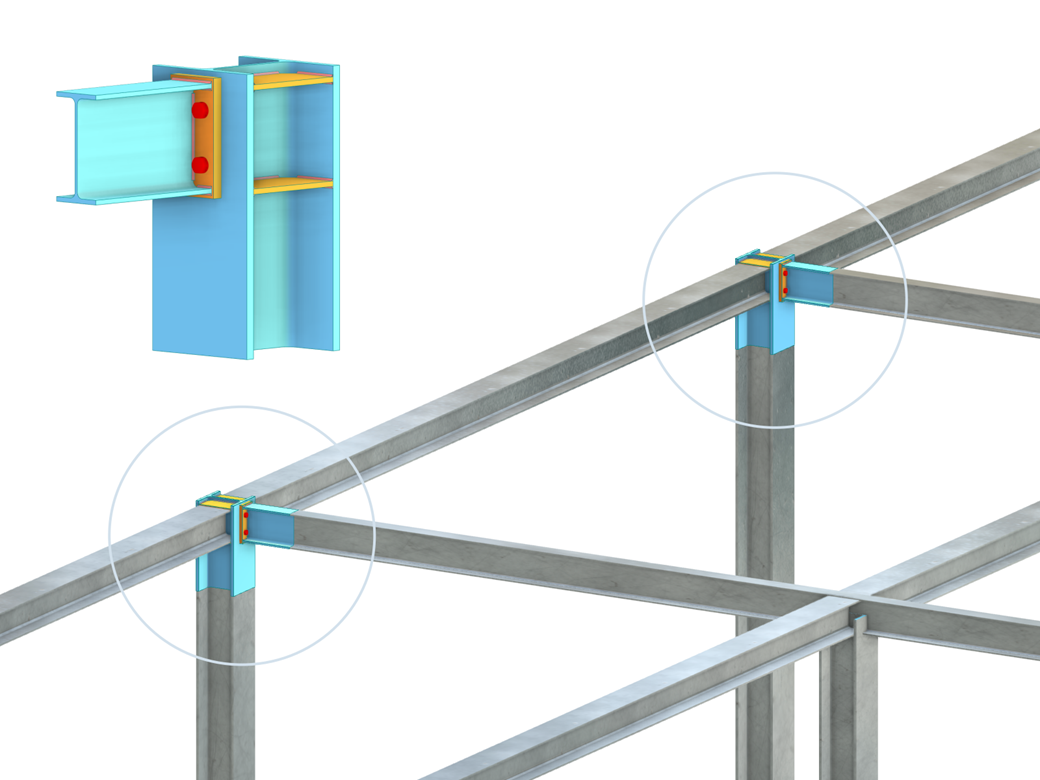

- Il collegamento proposto può essere applicato a tutti i nodi selezionati nella struttura
- La posizione del collegamento può essere definita utilizzando la scheda 'Principale' della finestra di dialogo Add-on
- La verifica viene eseguita per tutti i collegamenti nella struttura e dopo il calcolo, è possibile visualizzare i risultati su tutti i collegamenti
- La tabella mostra i risultati per i singoli collegamenti, ogni collegamento è progettato e può essere salvato separatamente
Applicazione dei collegamenti alla struttura | Giunti acciaio
Hai delle domande?
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
Durata: 00:00:00 min
Durata: 00:00:00 min
Durata: 00:48:24 min
Generale
Durata: 00:00:00 min
Durata: 01:03:11 min
Caratteristiche del prodotto
Durata: 00:00:35 min
Caratteristiche del prodotto
Durata: 00:00:19 min
Durata: 00:00:00 min
Durata: 00:00:00 min
Il vantaggio dell'add-on RFEM 6 Steel Joints è che è possibile analizzare le connessioni in acciaio utilizzando un modello EF per il quale la modellazione viene eseguita in background in modo completamente automatico. L'input dei componenti del giunto in acciaio che controllano la modellazione può essere effettuato definendo i componenti manualmente o utilizzando i modelli disponibili nella libreria. Quest'ultimo metodo è incluso in un precedente articolo della Knowledge Base intitolato "Definizione di componenti di giunti in acciaio utilizzando la libreria". La definizione dei parametri per la progettazione di giunti in acciaio è l'argomento dell'articolo della Knowledge Base "Progettazione di giunti in acciaio in RFEM 6".
In RFEM 6, i collegamenti in acciaio sono definiti come un assemblaggio di componenti. Nel nuovo add-on Giunti acciaio, sono disponibili componenti di base universalmente applicabili (piastre, saldature, piani ausiliari) per inserire situazioni di collegamento complesse. I metodi con cui possono essere definiti i collegamenti sono considerati in due articoli precedenti della Knowledge Base: "Un nuovo approccio alla verifica di giunti in acciaio in RFEM 6" e "Definizione di componenti di giunti in acciaio utilizzando la libreria".
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-22 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
L'add-on Verifica acciaio in RFEM 6 ora offre la possibilità di eseguire la verifica sismica secondo AISC 341-16 e AISC 341-22. Attualmente sono disponibili cinque tipi di sistemi resistenti alla forza sismica (SFRS).
Nell'add-on Giunti acciaio , è possibile classificare la rigidezza del giunto.
Oltre alla rigidezza iniziale, la tabella mostra anche i valori limite per i collegamenti incernierati e rigidi per le forze interne selezionate N, My e/o Mz. La classificazione risultante viene quindi visualizzata nella tabella come "incernierata", "semirigida" o "rigida".
Vai al video esplicativo
Nell'add-on Giunti acciaio , si ha la possibilità di considerare la precompressione dei bulloni nell'analisi per tutti i componenti.
È possibile attivare facilmente la precompressione utilizzando la casella di controllo nei parametri del bullone e ha un impatto sull'analisi tensioni-deformazioni e sull'analisi di rigidezza.
Vai al video esplicativo
Nell'add-on Giunti acciaio, è possibile progettare collegamenti di aste con sezioni trasversali composte. Inoltre, è possibile eseguire le verifiche del giunto per quasi tutte le sezioni trasversali in parete sottile della libreria di RFEM.
Vai al video esplicativo
Collegamento complesso di travi orizzontali al pilastro e collegamento di diagonali di armatura
Il modello di connessione è stato modellato utilizzando circa 50 componenti. Il modello è stato creato in base all'esempio reale di utilizzo nella struttura.
