- Navržený přípoj lze aplikovat na všechny vybrané uzly v konstrukci
- Polohu přípoje lze zadat v záložce 'Základní údaje' v dialogu addonu
- Posouzení se provádí u všech přípojů v konstrukci a po výpočtu je možné zobrazit výsledky na všech přípojích
- V tabulce se zobrazí výsledky pro jednotlivé přípoje, každý přípoj je posouzen a lze ho uložit samostatně

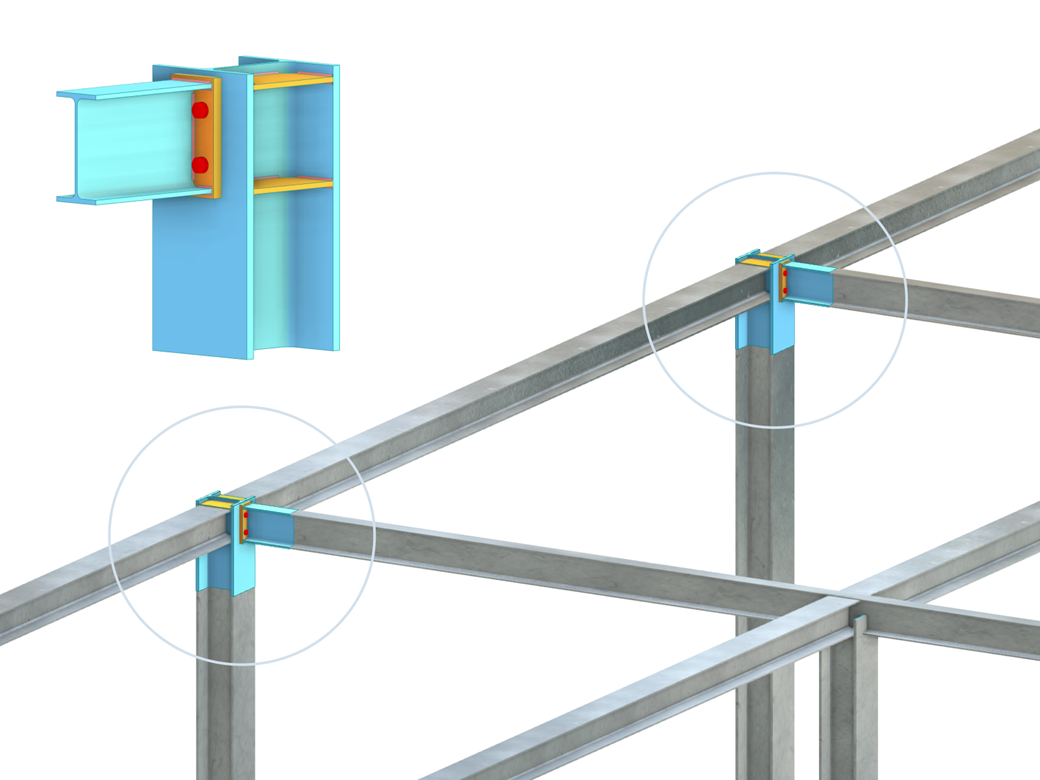

Použití přípojů v konstrukci | Ocelové přípoje
V addonu Ocelové přípoje máte možnost spojovat kruhové duté průřezy pomocí svarů.
Kruhové profily mohou být spojeny navzájem nebo připojeny na rovinné konstrukční prvky. Také zaoblení normovaných a tenkostěnných profilů lze spojit svarem.
V addonu Ocelové přípoje můžete klasifikovat tuhosti přípojů.
Pro vybrané vnitřní síly N, My a/nebo Mz jsou v tabulce kromě počáteční tuhosti uvedeny také mezní hodnoty pro kloubové a tuhé přípoje. Výsledná klasifikace se pak v tabulce zobrazuje jako "kloubový", "polotuhý" nebo "tuhý".
K názornému videuV addonu Ocelové přípoje , máte možnost zohlednit předpětí šroubů při výpočtu pro všechny komponenty.
Předpětí lze snadno aktivovat pomocí zaškrtávacího políčka u parametrů šroubů a má vliv na analýzu napětí-přetvoření a také na analýzu tuhosti.
K názornému videuV addonu Ocelové přípoje máte možnost posuzovat přípoje prutů se složenými průřezy. Dále můžete provádět posouzení přípojů pro téměř všechny tenkostěnné průřezy z databáze programu RFEM.
K názornému videu
