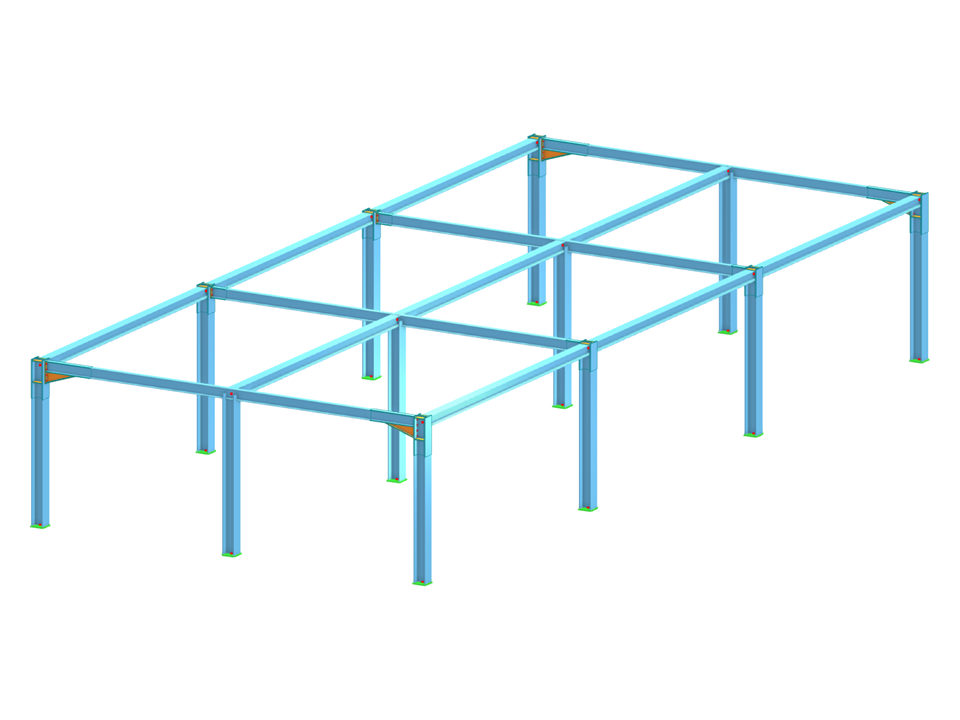

Struttura del telaio con collegamenti modellati utilizzando l'add-on Giunti acciaio. I collegamenti possono essere progettati per instabilità. La struttura e il collegamento possono essere utilizzati per un'analisi di stabilità utilizzando l'add-on Stabilità della struttura per RFEM 6.
Collegamenti in acciaio della struttura del telaio
Numero di nodi | 24 |
Numero di linee | 29 |
Numero di aste | 29 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 2 |
Nr. di combinazioni di carico | 3 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 5,992 t |
Dimensioni | 8.000 x 3.000 x 18.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.

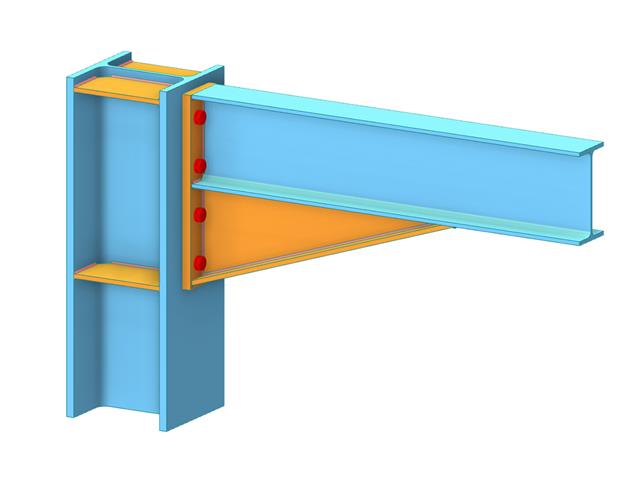

Per i componenti del giunto, è possibile verificare se la rottura per stabilità è rilevante. Ciò richiede l'add-on per RFEM 6.
In questo caso, si calcola il coefficiente di carico critico per tutte le combinazioni di carico analizzate e il numero selezionato di forme modali per il modello di collegamento. Confronta il coefficiente di carico critico più piccolo con il valore limite 15 della norma EN 1993-1-1, clausola 5. Inoltre, è possibile effettuare una regolazione definita dall'utente del valore limite. Come risultato dell'analisi di stabilità, il programma visualizza graficamente le forme modali corrispondenti.
Per l'analisi di stabilità, RFEM utilizza il modello di superficie adattato per riconoscere in modo specifico le forme di instabilità locale. È anche possibile salvare e utilizzare il modello dell'analisi di stabilità, compresi i risultati, come file di modello separato.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
- La progettazione di cinque tipi di sistemi resistenti alla forza sismica (SFRS) include il telaio a momento speciale (SMF), il telaio a momento intermedio (IMF), il telaio a momento ordinario (OMF), il telaio ordinario concentricamente controventato (OCBF) e il telaio speciale concentricamente controventato (SCBF) )
- Verifica della duttilità dei rapporti larghezza-spessore per anime e ali
- Calcolo della resistenza e della rigidezza richieste per il controvento di stabilità delle travi
- Calcolo della spaziatura massima per i controventi di stabilità delle travi
- Calcolo della resistenza richiesta nelle posizioni delle cerniere per il controvento di stabilità delle travi
- Calcolo della resistenza necessaria della colonna con l'opzione di trascurare tutti i momenti flettenti, il taglio e la torsione per lo stato limite di sovraresistenza
- Verifica dei rapporti di snellezza di pilastri e controventi
Il risultato della verifica sismica è classificato in due sezioni: requisiti delle aste e dei collegamenti.

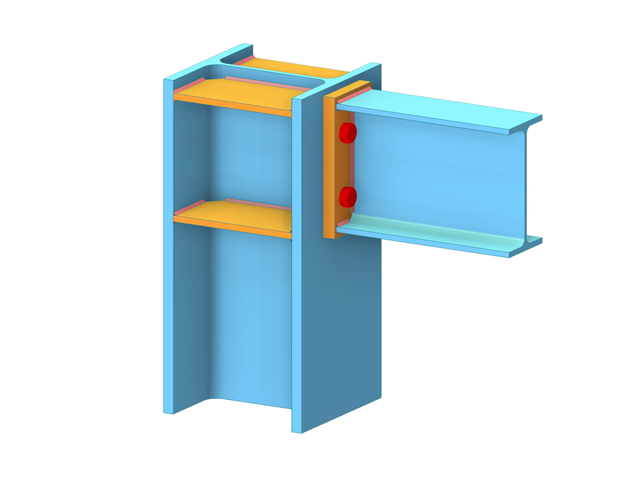

I "Requisiti sismici" includono la resistenza a flessione richiesta e la resistenza a taglio richiesta del collegamento trave-colonna per telai a momento. Sono elencati nella scheda "Collegamento del telaio dei momenti per asta". Per i telai controventati, la resistenza a trazione del collegamento richiesta e la resistenza a compressione del collegamento richiesta del controvento sono elencate nella scheda "Collegamento controvento per asta".
Il programma fornisce le verifiche eseguite nelle tabelle. I dettagli della verifica mostrano chiaramente le formule e i riferimenti alla norma.
