analisi time history | Risultati

Non appena il programma ha completato il calcolo, viene elencato il riepilogo dei risultati. Tutte le finestre dei risultati sono integrate nel programma principale RFEM/RSTAB. Puoi trovare tutti i risultati nelle tabelle, possono essere visualizzati per ogni singolo time step o come un inviluppo e hai anche la possibilità di visualizzare i risultati graficamente e di animare i risultati.

I risultati dell'analisi time history possono essere visualizzati nei diagrammi di calcolo. Tutti i risultati sono mostrati in funzione del tempo. È possibile esportare i valori numerici in MS Excel.

Tutte le tabelle dei risultati e i grafici fanno parte della relazione di calcolo di RFEM/RSTAB. In questo modo, è possibile garantire una documentazione chiaramente organizzata. È anche possibile esportare le tabelle in MS Excel.

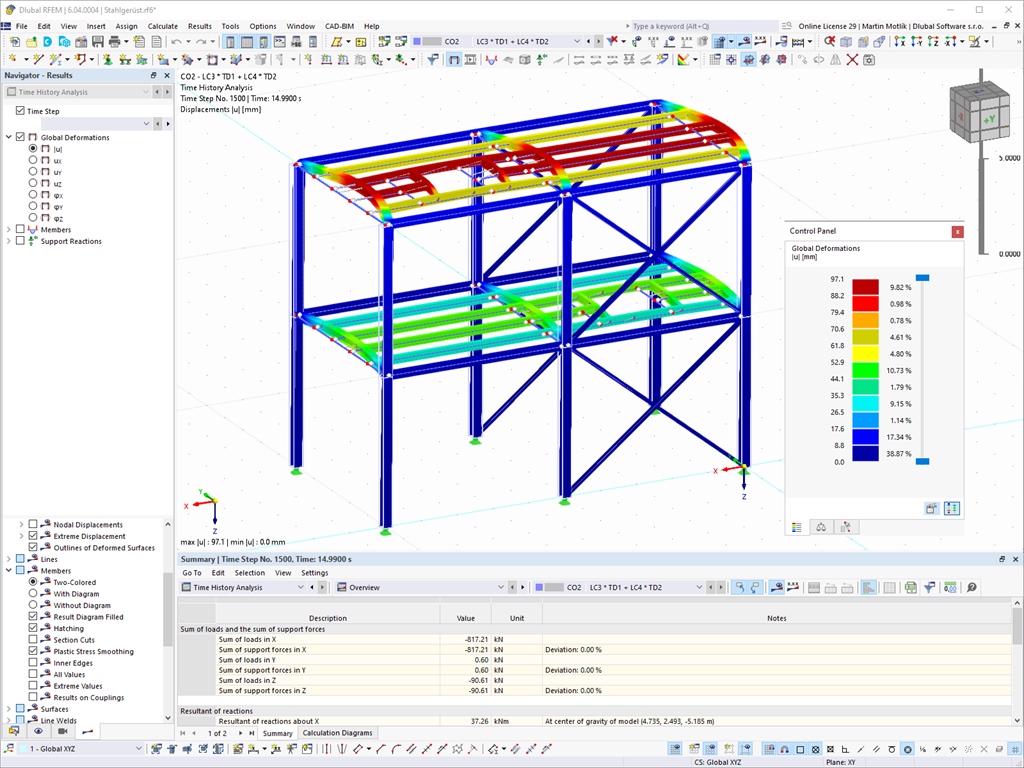

Diagramma di deformazione per l'analisi time history
