Časová analýza | Výsledky

Jakmile program dokončí výpočet, zobrazí se vám souhrn výsledků. Všechny výsledkové tabulky jsou integrovány do hlavního programu RFEM/RSTAB. Všechny výsledky najdete v tabulkách, můžete je zobrazit pro každý jednotlivý časový krok nebo jako obálku a máte také možnost zobrazit výsledky graficky a animovat je.

Výsledky Časové analýzy lze zobrazit ve výpočtových diagramech. Všechny výsledky se zobrazí jako funkce času. Číselné hodnoty lze exportovat do programu MS Excel.

Všechny tabulky výsledků a grafiky jsou součástí tiskového protokolu programu RFEM/RSTAB. Budete tak mít zaručenou přehledně uspořádanou dokumentaci. Navíc můžete tabulky exportovat do aplikace MS Excel.

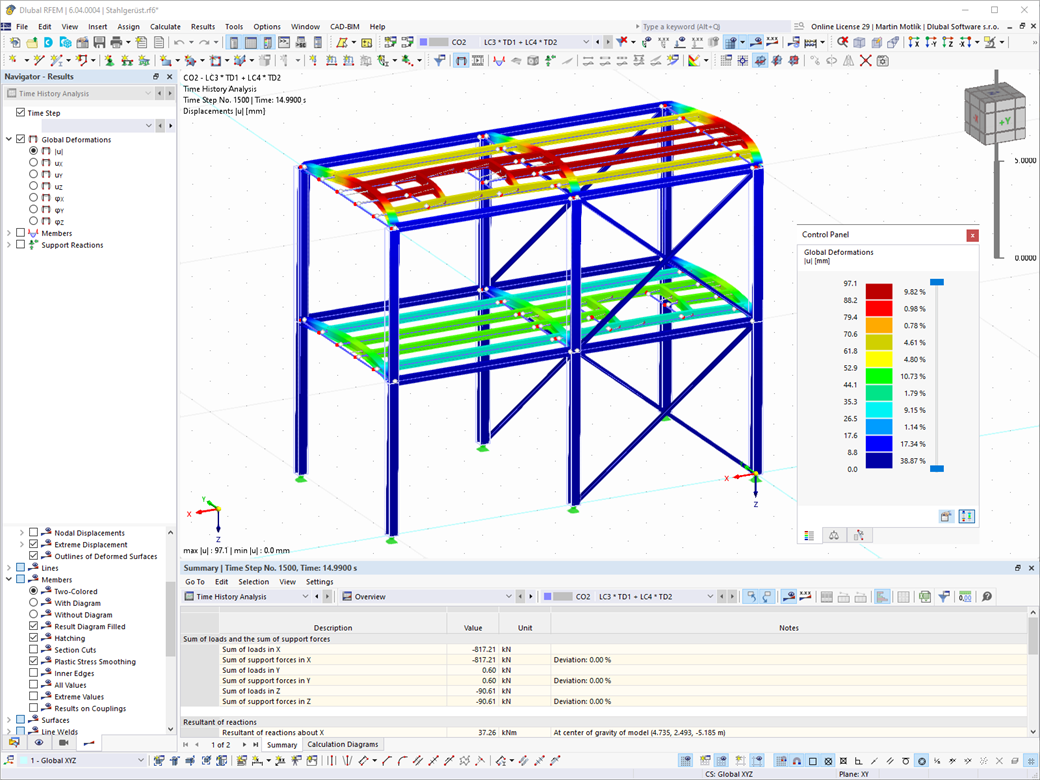

Znázornění deformace pro časovou analýzu
