FAQ 000257 CS

1. prosince 2017

Robert Vogl Výpočet RFEM

V modelu je konec prutu umístěn na skořepině trubky. Proč je výpočet ukončen se zprávou, že model není dostatečně podepřen?

Odpověď

Konec prutu je geometricky přesný na trubkové ploše, ovšem automatická integrace konstrukčních prvků je možná pouze u plochých ploch. Protože koncový bod prutu nebyl integrován do plochy trubky, není vytvořen žádný společný uzel sítě KP. U prutu RFEM nemá napojení žádný vliv na potrubí, což vede k ukončení výpočtu.

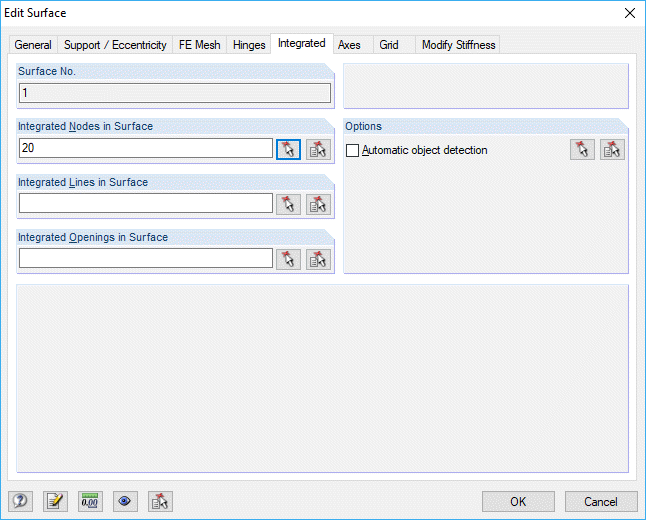

Konec uzlového prutu lze integrovat ručně do plochy trubky: dvojitým kliknutím na plochu trubky se dialog "Upravit plochu" otevře. V záložce 'Integrované' lze uzel integrovat tak dlouho, dokud není deaktivována možnost 'Automatická detekce objektů' (Obrázek 01).

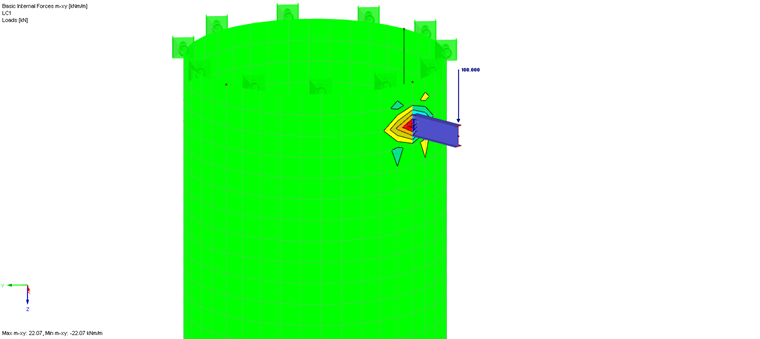

Díky integraci je prut spojen s trubkovou plochou. Byl vytvořen společný uzel sítě KP a byl úspěšně proveden výpočet (obrázek 02).

Klíčová slova

Integrovat uzel Připojení prutu Uzlu v ploše Nestabilita Není podporováno
