Risposta:

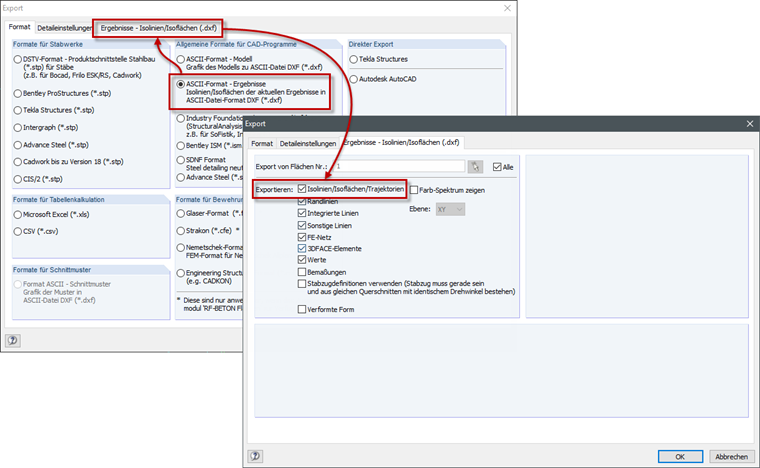

Sfortunatamente, al momento non è possibile esportare l'armatura da RF-/CONCRETE Members al formato CAD. In RFEM, tuttavia, è possibile esportare i risultati del progetto da RF‑CONCRETE Surfaces in un file DXF.
Domanda
Vorrei ottenere i risultati dell'armatura (As, -z (in alto) , As, + z (in basso) , asw, V, staffa ) per una trave dal mio file RFEM o RSTAB e importarli in AutoCAD. Utilizzando la finestra di dialogo "Esporta" → "DXF", posso solo leggere la geometria. C'è qualche opzione per questo?
