Odpověď:

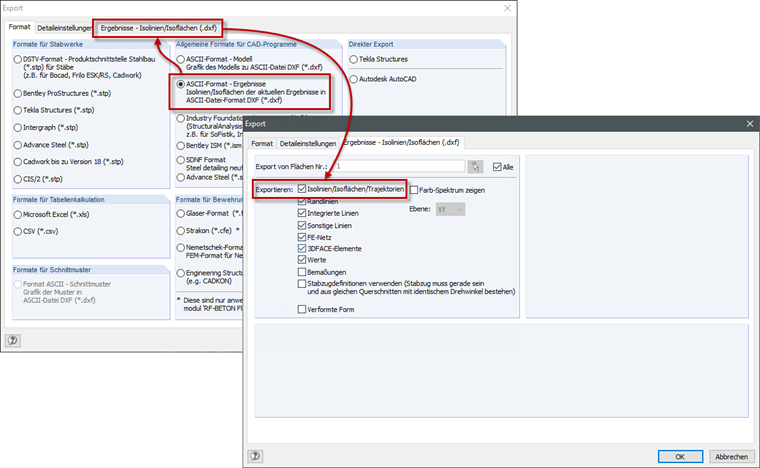

Bohužel v současnosti neexistuje možnost exportovat výztuž z přídavného modulu RF-/CONCRETE Members do formátu CAD. V programu RFEM lze ovšem výsledky posouzení z modulu RF -CONCRETE Surfaces exportovat do souboru DXF.
Dotaz
Chtěl bych získat výsledky výztuže (As, -z (horní) , As,+z (dolní) , asw, V, třmínky ) pro nosník ze svého souboru RFEM nebo RSTAB a importovat je do AutoCADu. Pomocí dialogu "Export" → "DXF" mohu načíst pouze geometrii. Existuje pro to nějaká možnost?
