Antwort:

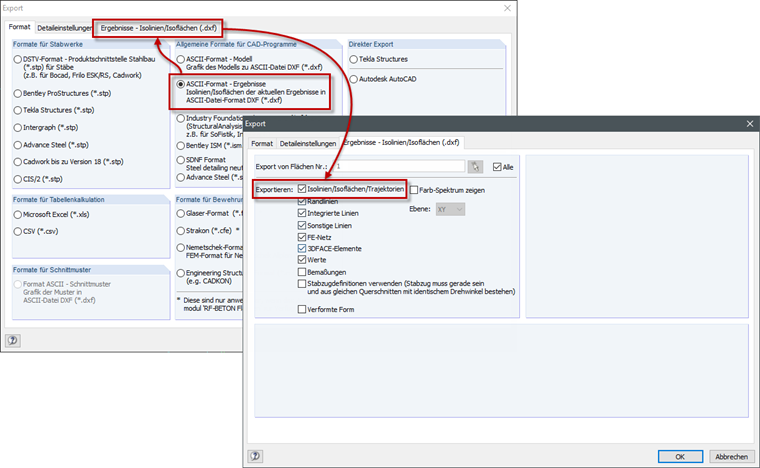

Leider gibt es derzeit keine Möglichkeit, die Bewehrung aus RF-/BETON Stäbe in ein CAD-Format zu exportieren. In RFEM können jedoch die Bemessungsergebnisse aus RF-BETON Flächen in eine DXF-Datei exportiert werden.
Frage
Ich möchte die Bewehrungsergebnisse (As,-z (oben), As,+z (unten), asw,V,Bügel) für einen Träger aus meiner RFEM- bzw. RSTAB-Datei auslesen und in AutoCAD einlesen. Mit dem Dialog "Exportieren" → "DXF" kann ich nur die Geometrie auslesen. Gibt es eine Möglichkeit?
