Risposta:

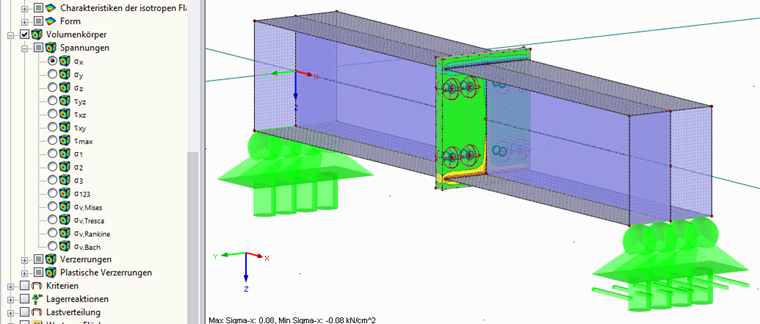

Per i solidi, non sono disponibili forze interne nel programma. Anche la conversione delle tensioni nelle forze interne sarebbe molto complessa, perché non solo mx, my e mz sarebbero disponibili, ma anche le componenti torsionali, mxy, myz, mxz, nonché le forze di taglio e assiali. Nel caso dei solidi, di solito ci si limita alla valutazione diretta delle tensioni. Se hai ancora bisogno delle forze interne, hai la possibilità di riferire le forze interne di un solido a un'asta. La trave risultante è stata implementata nel programma per questo scopo.
Domanda
C'è qualche possibilità nel programma di ottenere forze assiali e momenti dalle tensioni calcolate per i solidi?
