Risposta:

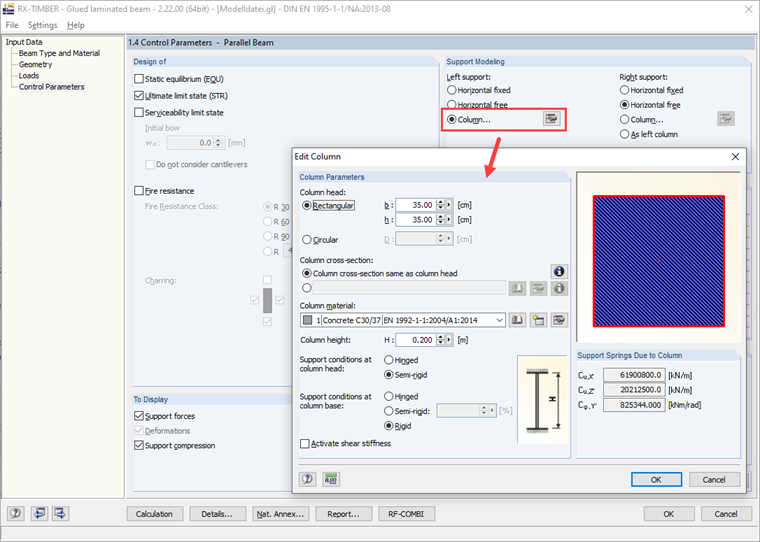

Oltre ai vincoli esterni predefiniti "fissi" e "liberi", RX‑TIMBER Glued-Laminated Beam offre un'opzione per definire un vincolo utilizzando la funzione "Colonna". Usando la relazione dell'altezza, la sezione trasversale e la definizione da "Incernierato" a "Vincolato", le rigidezze della molla sono calcolate analiticamente e visualizzate nell'angolo in basso a destra della finestra (vedere l'immagine 01). Questi vengono poi presi in considerazione per il calcolo. Se si desidera collegare rigidamente la trave alla colonna, è possibile utilizzare questa funzione.
Domanda
Come posso generare un vincolo o una molla per il vincolo esterno in RX‑TIMBER Glued-Laminated Beam?
