Odpověď:

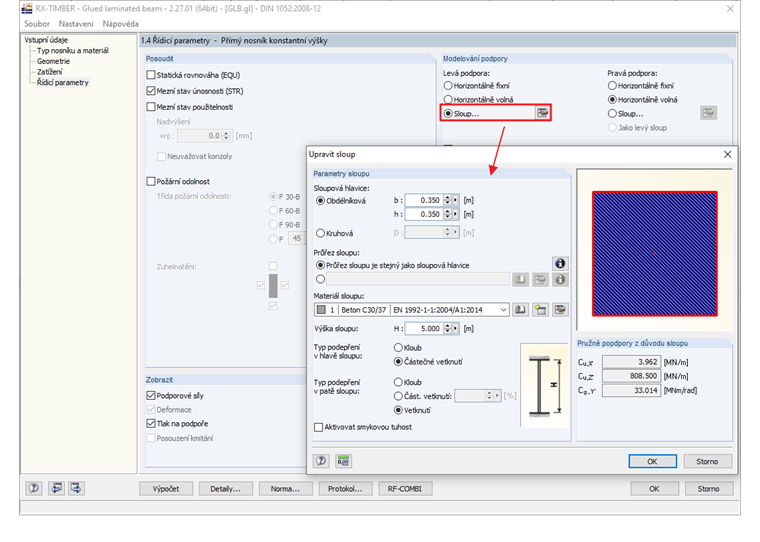

Kromě předem definovaných podpor „pevné“ a „volné“ nabízí RX-TIMBER Glued-Laminated Beam možnost definovat vetknutí pomocí funkce „Sloup“. Na základě vztahu výšky, průřezu a zadání z "Kloubu" na "Vynucené" se analyticky spočítají tuhosti pružin, které se zobrazí v pravém dolním rohu okna (viz Obrázek 01). Ty se následně zohlední při výpočtu. Pokud má být nosník pevně připojen ke sloupu, lze použít tuto funkci.
Dotaz
Jak mohu pro podepření v RX-TIMBER Glued-Laminated Beam vygenerovat vetknutí nebo pružinu?
