Odpowiedź:

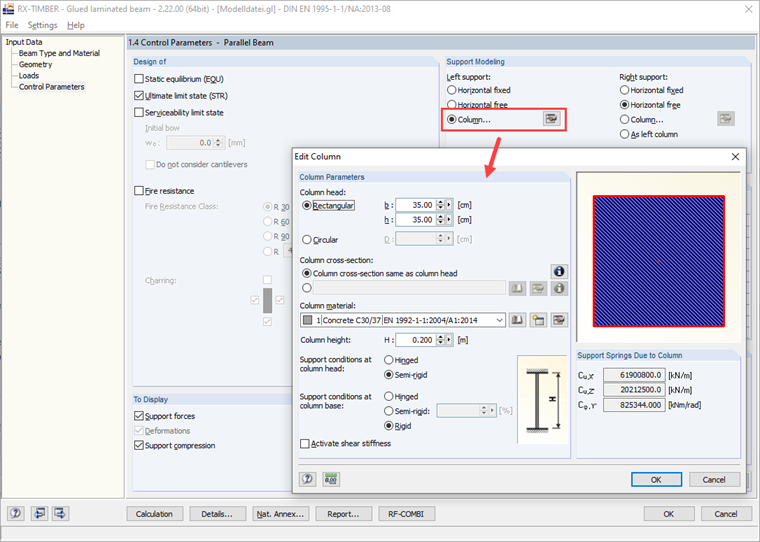

Oprócz wstępnie zdefiniowanych podpór „stałych” i „wolnych”, w RX-TIMBER Glued-Laminated Beam istnieje możliwość zdefiniowania utwierdzenia za pomocą funkcji „Słup”. Wykorzystując relację wysokości, przekroju i definicję od „Przegubowej” do „Twierdzonej”, sztywności sprężyste są obliczane analitycznie i wyświetlane w prawym dolnym rogu okna (patrz Rysunek 01). Są one następnie uwzględniane w obliczeniach. Funkcja ta umożliwia połączenie belki ze słupem na sztywno.
Pytanie
W jaki sposób mogę wygenerować stężenie lub sprężystość dla podpory w RX-TIMBER Glued-Laminated Beam?
