Antwort:

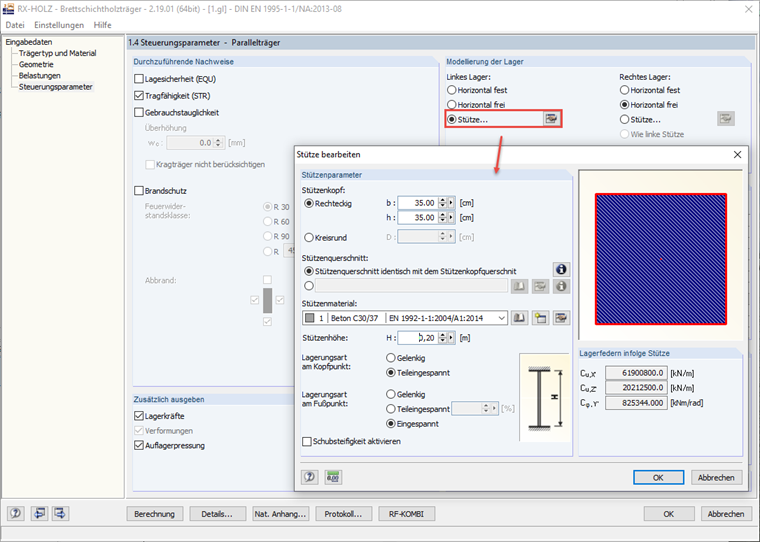

In RX-Holz BSH haben Sie neben den vordefinierten Lagern "fest" und "frei" nur die Möglichkeit eine Einspannung über die Funktion "Stütze" zu definieren. Über die Beziehungen von Höhe, Querschnitt und der Definition von "Gelenkig" bis "Eingespannt" werden analytisch Federsteifigkeiten ausgerechnet und unten rechts im Fenster ausgegeben (siehe Bild 1). Diese werden danach für die Berechnung verwendet. Wollen Sie also den Träger biegesteif mit der Stütze verbinden, so können Sie diese Funktion verwenden.
Frage
Wie kann ich in RX-HOLZ BSH eine Einspannung oder eine Feder für die Lagerung generieren?
