Risposta:

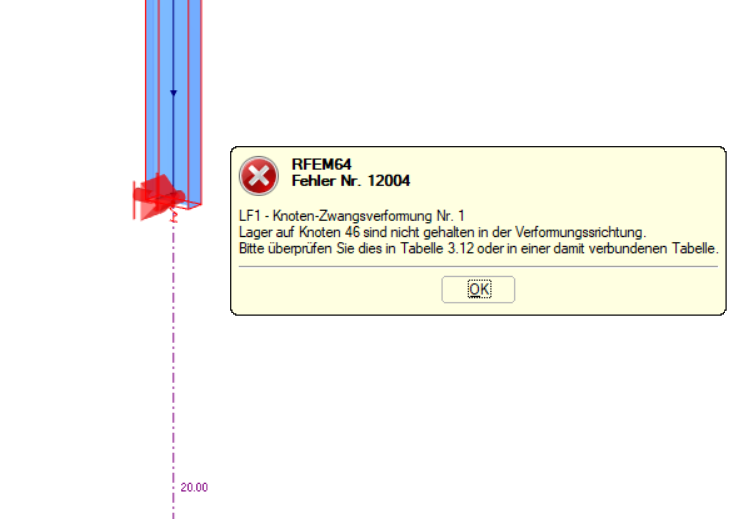

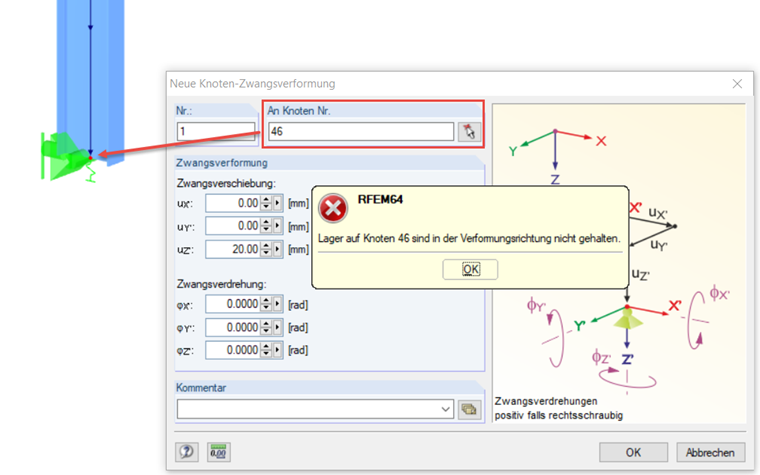

Se il vincolo esterno è soggetto al tipo di carico "Deformazione nodale imposta" o "Deformazione imposto della linea", questo vincolo esterno deve essere caricato nella direzione dello spostamento. Anche un supporto a molla non è sufficiente in questa posizione. Viene visualizzato il messaggio di errore (vedere l'Immagine 01 e l'Immagine 02).
Domanda
Quando si inserisce una deformazione del vincolo imposto, ricevo un messaggio di errore che dice che il vincolo esterno non è definito. Cosa significa?
