Odpověď:

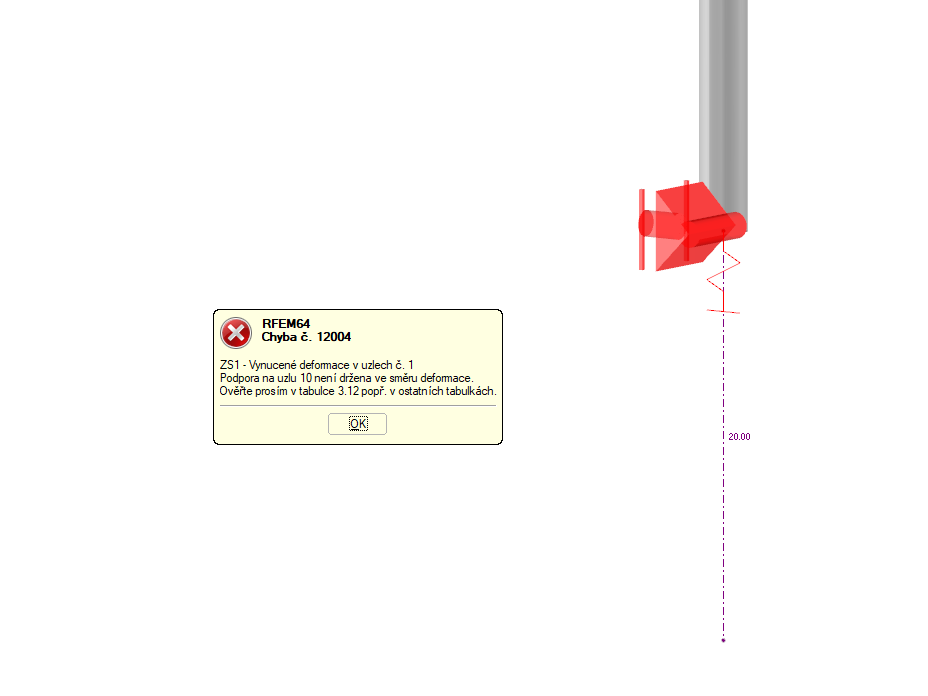

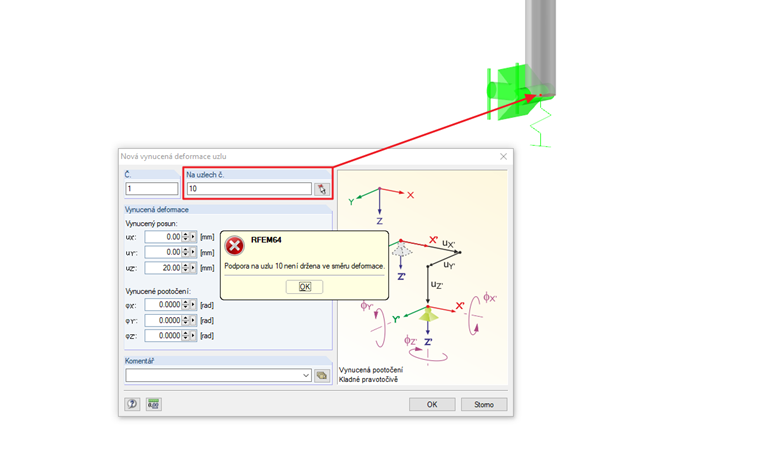

Pokud je podpora zatížena "vynucenou deformací uzlu" nebo "vynucenou deformací linie", musí být tato podpora podepřena ve směru posunu. Pružná podpora také v tomto případě nestačí. Zobrazí se proto chybové hlášení (viz Obrázek 01 a Obrázek 02).
Dotaz
Při zadání vynucené deformace podpory se mi zobrazí chybové hlášení, že podpora není držena ve směru deformace. Co to znamená?
