Antwort:

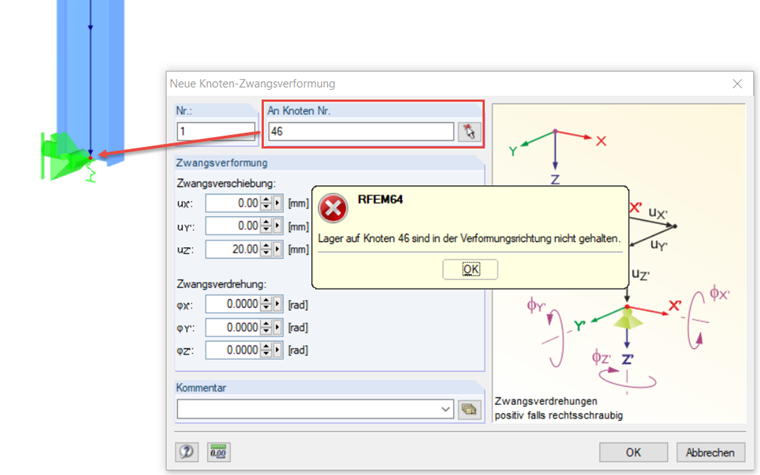

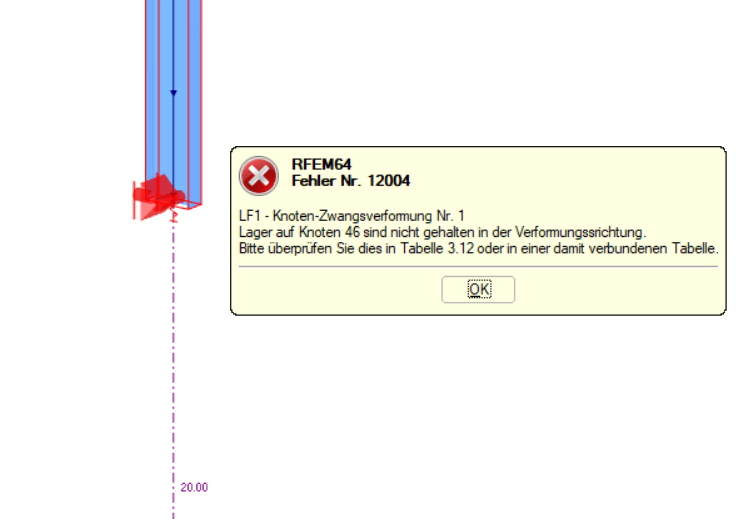

Wird ein Auflager mit der Lastart "Knoten-Zwangsverformung" oder "Linien-Zwangsverformung" beansprucht, dann muss dieses Auflager in der Richtung der Verschiebung gelagert werden. Auch eine federnde Lagerung reicht an dieser Stelle nicht aus. Es wird eine Fehlermeldung ausgegeben (siehe Bild 01 und Bild 02).
Frage
Bei der Eingabe einer Auflager-Zwangsverformung erhalte ich eine Fehlermeldung, dass das Lager nicht festgelegt ist. Was bedeutet diese?
