Correzione della relazione di calcolo: Hinzufügen und Entfernen von Tabellen

Come è possibile aggiungere o rimuovere tabelle nella relazione di calcolo?


Risposta:

Il contenuto della relazione di calcolo può essere modificato nella finestra di dialogo "Selezione della relazione di calcolo".

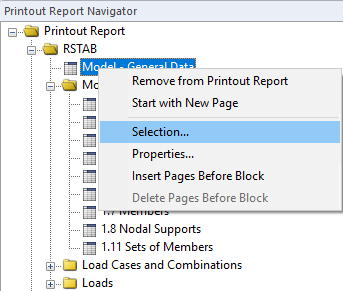

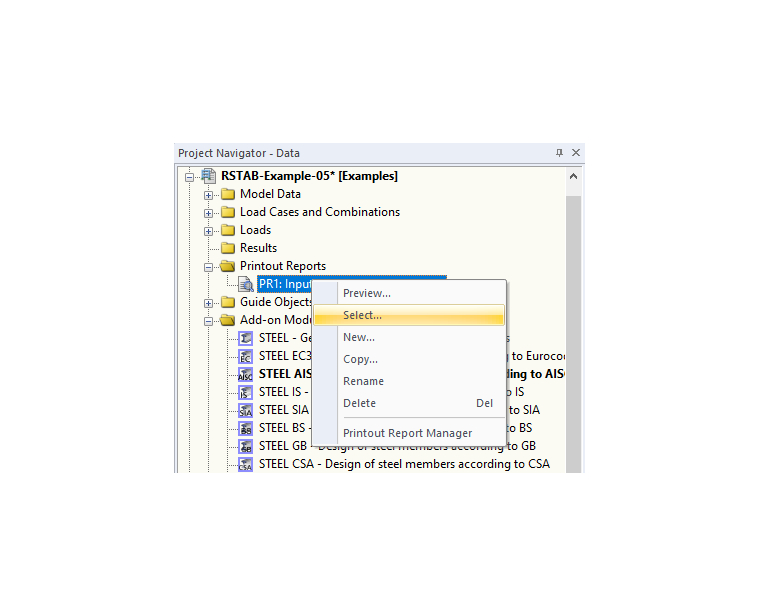

Im geöffneten Ausdruckprotokoll wird der Dialog über das Menü Bearbeiten → Auswahl, das entsprechende Symbol in der Symbolleiste oder das Ausdruckprotokoll-Kontextmenü (Bild 1) aufgerufen. Der Dialog kann auch ohne Öffnen des Ausdruckprotokolls über das Kontextmenü im Projekt-Navigator - Daten geöffnet werden (Bild 2).

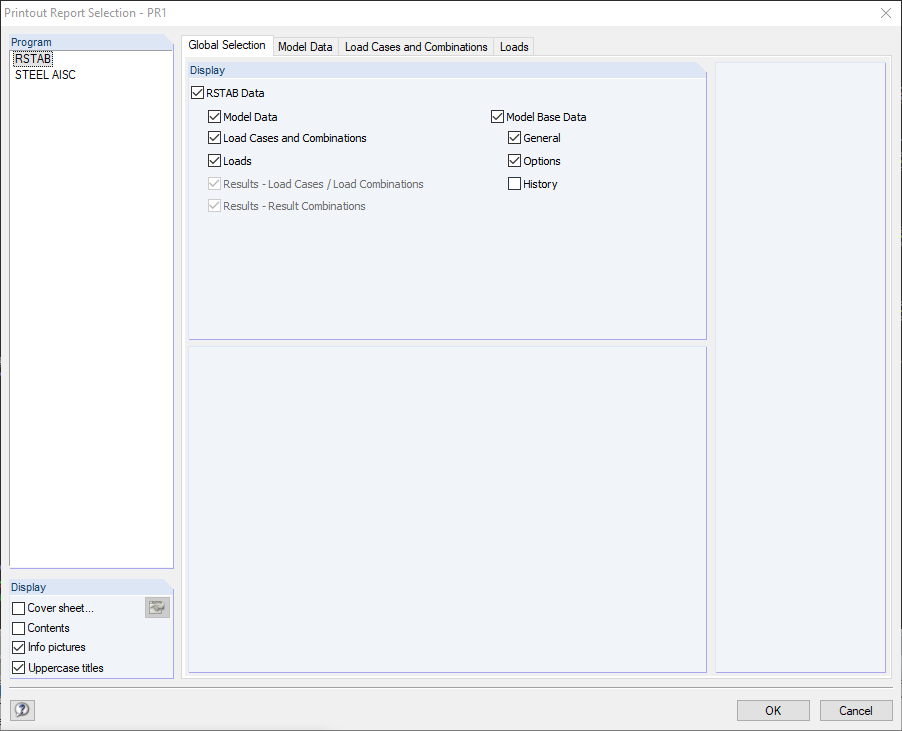

In der globalen Selektion können die Kapitel ausgewählt werden, die im Ausdruckprotokoll erscheinen sollen (Bild 3). Wenn hier ein Eintrag deaktiviert wird, verschwindet auch das zugehörige Detailregister.

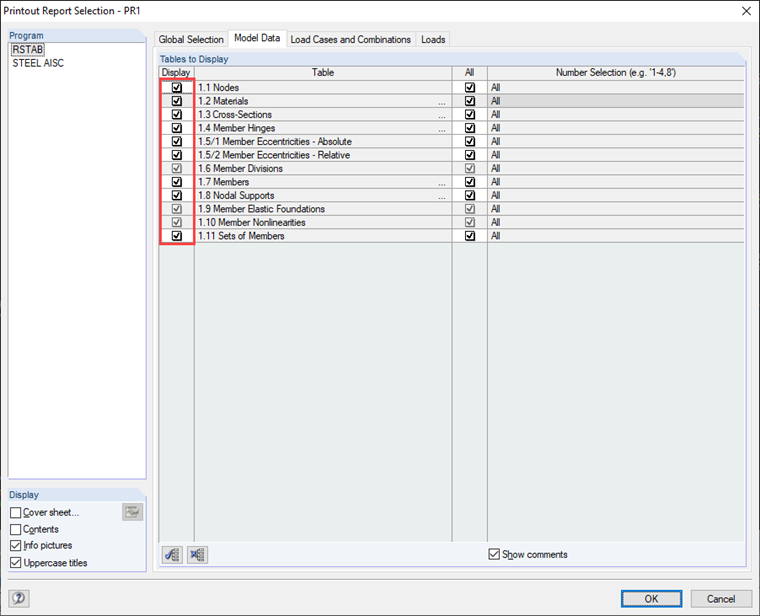

In den Registern Modelldaten, Lastfälle und Kombinationen, Lasten und Ergebnisse können dann die entsprechenden Tabellen im Abschnitt "Zu zeigende Tabellen" ausgewählt werden (Bild 4).

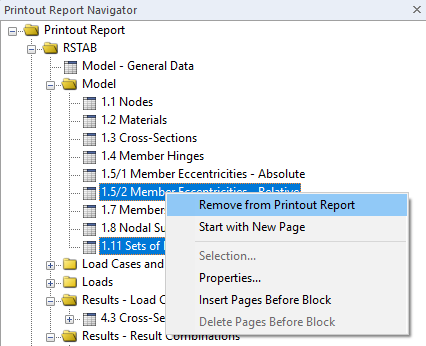

Des weiteren können Kapitel im geöffneten Ausdruckprotokoll über das Kontextmenü gelöscht werden. Die entsprechenden Kapitel sind hierzu zu selektieren und dann aus dem Kontextmenü der Befehl "Aus Protokoll entfernen" zu wählen (Bild 5). Das Einfügen des/ der Kapitel ist über den Dialog "Ausdruckprotokoll-Selektion" möglich.
