Risposta:

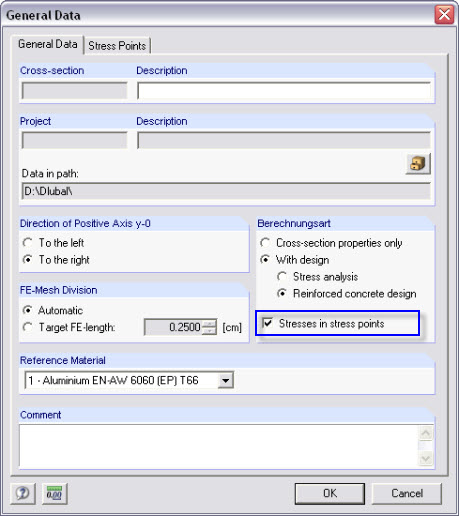

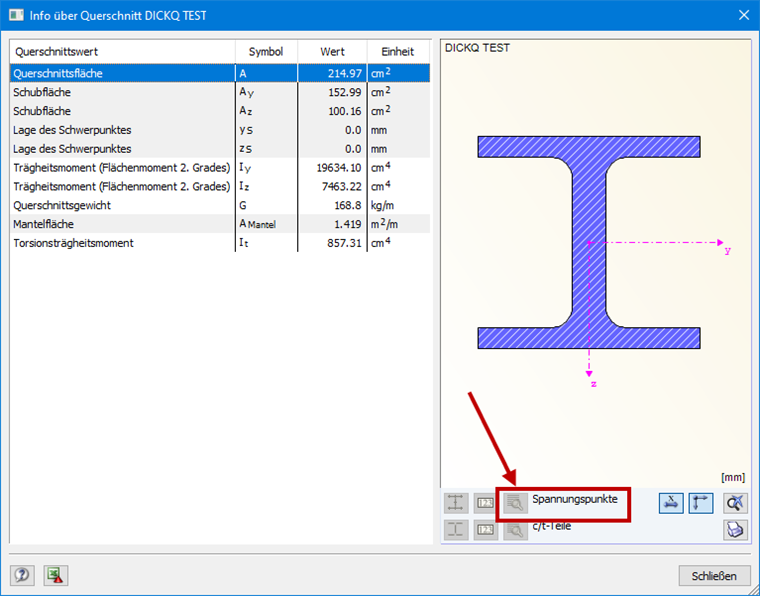

In questo caso, dai un'occhiata ai punti di tensione nei dettagli della sezione trasversale. Se non sono accessibili (in grigio), nessun punto di tensione è stato definito in SHAPE -MASSIVE e il progetto non è possibile. In SHAPE -MASSIVE, è necessario attivare l'opzione "Tensioni per punti tensione" nei Dati generali. Dopo il ricalcolo e il salvataggio, la sezione trasversale può essere progettata nel modulo aggiuntivo RF-/STEEL.
Domanda
Nel modulo aggiuntivo RF-/STEEL, sto cercando di progettare una sezione trasversale creata in SHAPE-MASSIVE. Tuttavia, la sezione trasversale è classificata come non valida. Qual è il motivo?
