Odpowiedź:

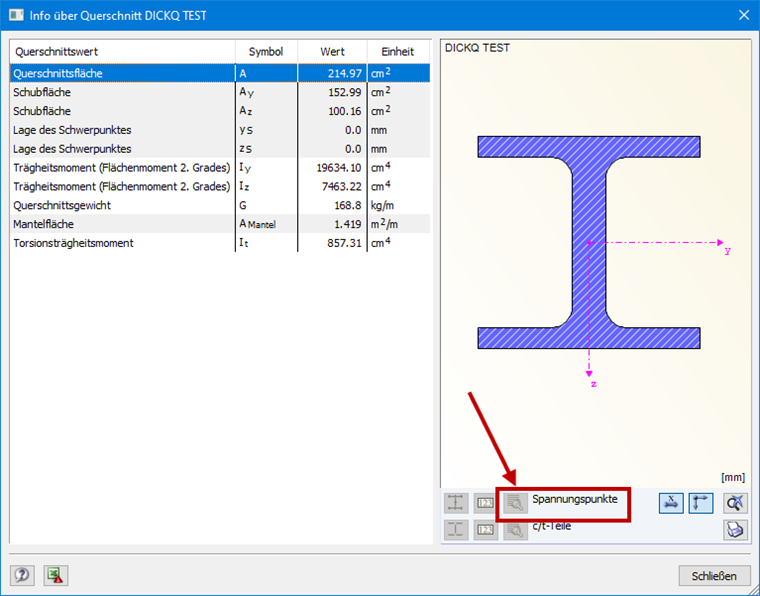

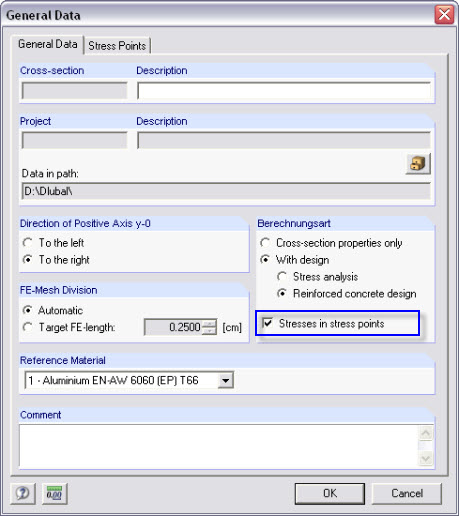

W takim przypadku należy zwrócić uwagę na punkty naprężeń w szczegółach przekroju. Jeżeli nie są one dostępne (wyszarzone), w SHAPE -MASSIVE nie zostały zdefiniowane żadne punkty naprężeń i nie jest możliwe przeprowadzenie obliczeń. W programie SHAPE -MASSIVE należy aktywować opcję „Naprężenia według punktów naprężeń” w Danych ogólnych. Po ponownym obliczeniu i zapisaniu przekroju można go wymiarować w module dodatkowym RF-/STEEL.
Pytanie
W module dodatkowym RF-/STEEL próbuję zaprojektować przekrój utworzony w SHAPE-MASSIVE. Przekrój jest jednak klasyfikowany jako nieważny. Jaki jest tego powód?
