Antwort:

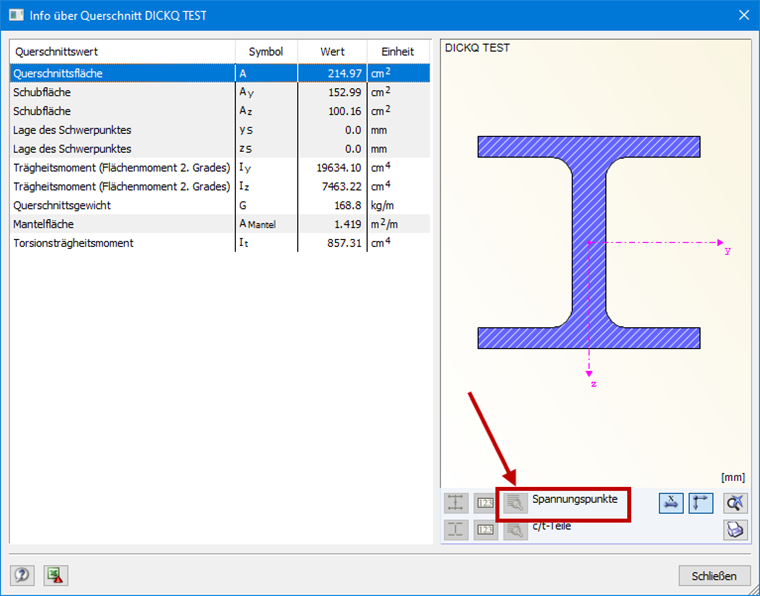

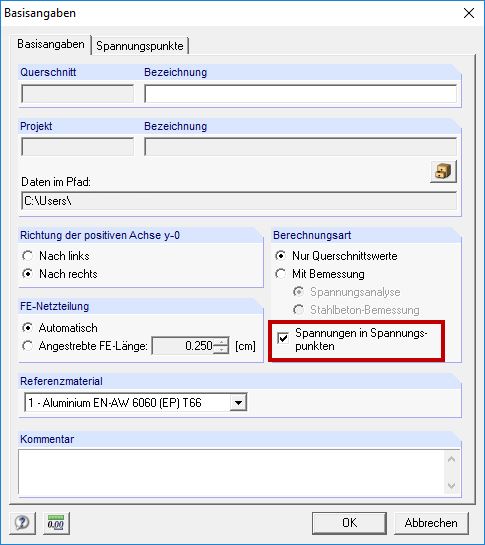

In diesem Fall lohnt sich ein Blick auf die Spannungspunkte in den Querschnittsdetails. Sind diese darin nicht zugänglich (ausgegraut) so wurden in DICKQ keine Spannungspunkte definiert und eine Bemessung ist nicht möglich. In DICKQ muss in den Basisangaben die Option "Spannungen in Spannungspunkten" aktiviert sein. Nach erneutem berechnen und speichern, kann der Querschnitt nun im Zusatzmodul RF-/STAHL bemessen werden.
Frage
Ich versuche einen in DICKQ erstellten Querschnitt im Zusatzmodul RF-/STAHL zu bemessen. Der Querschnitt wird jedoch als ungültig klassifiziert. Was ist die Ursache?
