Risposta:

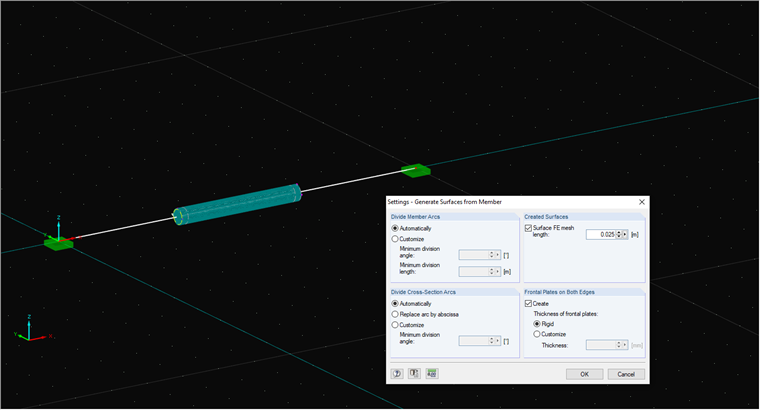

Se si generano superfici da un'asta, è necessario collegare successivamente le superfici appena create con le aste esistenti. Per questo, è possibile utilizzare una superficie rigida (l'opzione "Crea piastre frontali su entrambi i bordi" in Impostazioni, vedere l'immagine e il video), ad esempio.
Domanda

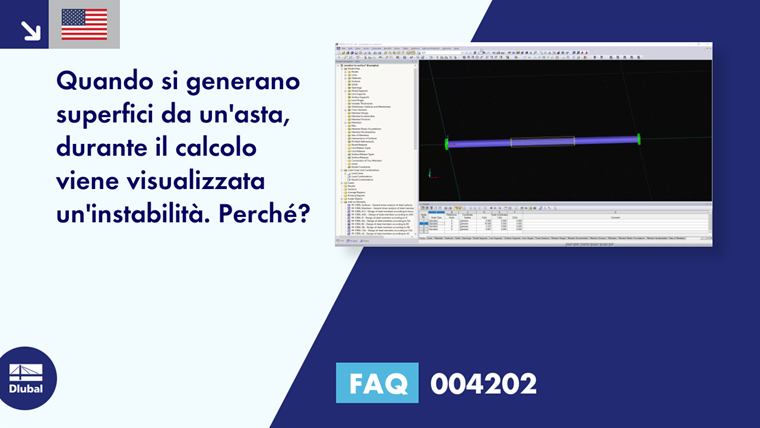

Quando si generano superfici da un'asta, durante il calcolo viene visualizzata un'instabilità. Perché?
